Bestaand pomp - Vuil- en afvalwater

Merk Flygt, ITT, Lowara, Xylem
Productnaam SX 5
Netaansluiting 3x400 V
Pomphuis draad/flens G 32
Nominaal vermogen P2 0,55 kW

Vervangende pomp Uitwisseltabel

Productnaam TSW 32/11 A
Artikelnummer 6045166
Netaansluiting 1x230 V
Pomphuis draad/flens G 32 inv.
Nominaal vermogen 3,6 A
Nominaal vermogen P2 0,6 kW
Medium temperatuur range +3 - +35 °C
Vrije doorlaat 10

Notitie

Mogelijke aanpassing van installatie, vervangende pomp heeft overeenkomstige verbindingsdiameter.
Let op: 1~.

Productinformatie

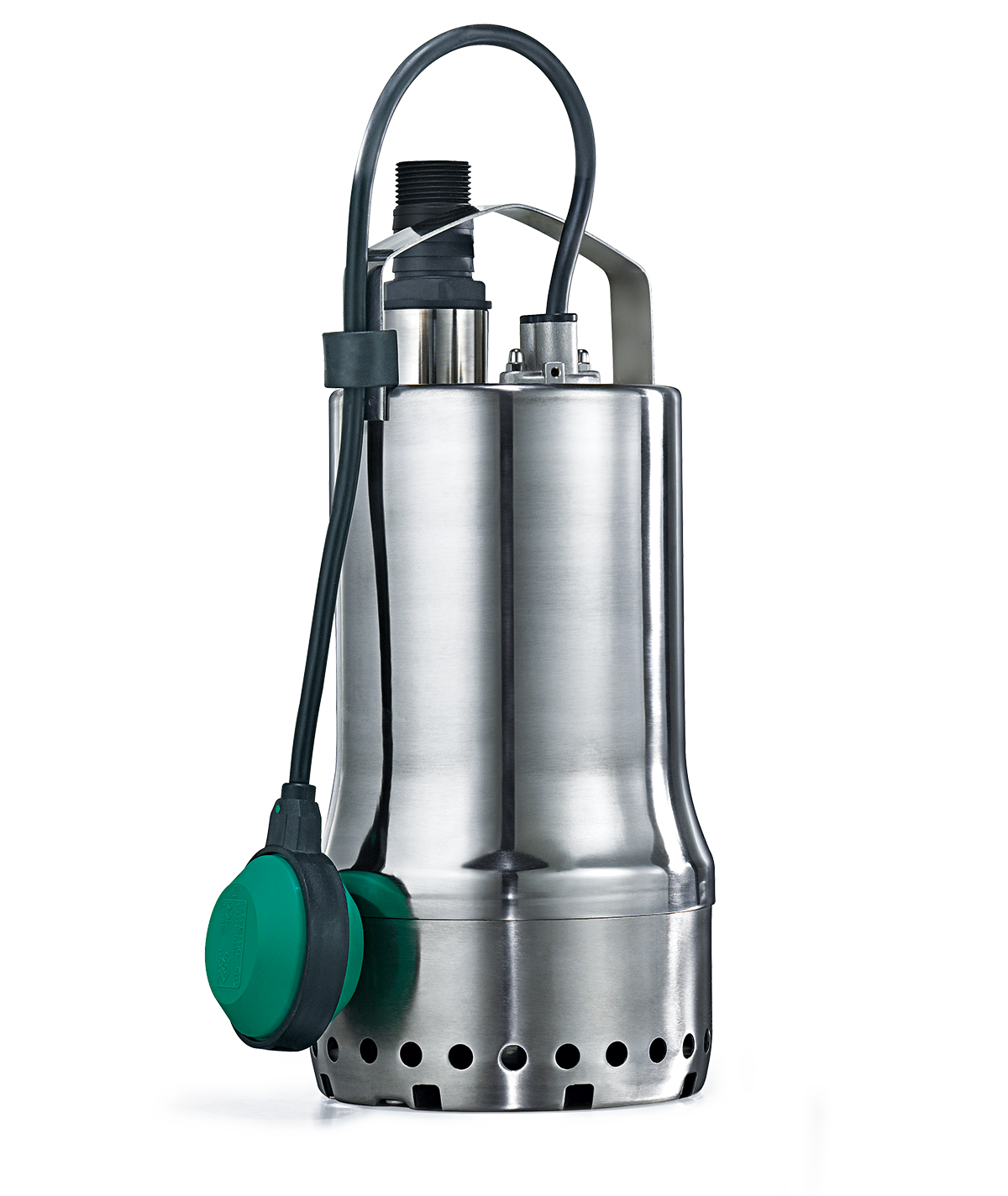

TSW 32/11 A

TSW 32/11 A
Artikelnummer: 6045166
Bijzonderheden/productvoordelen
  • Robuust, stootvast huis van roestvrij staal – ideaal voor mobiele toepassing
  • Wervelinrichting Twister (TSW): altijd schone pompput en geen mediumafhankelijke geurvorming
  • Snelle installatie dankzij stekkerklare pomp (Plug & Pump)
  • Mantelkoeling en bewaking van de motortemperatuur
  • Hoogwaardige motorafdichting met extra vuilafstoter
  • Demonteerbare aansluitkabel en vlotterschakelaar
Bouwtype
Dompelpomp voor vuilwater

Toepassing
Transport van
  • vooraf gereinigd afvalwater zonder fecaliën en langvezelige bestanddelen
  • Vuilwater
Uitrusting/werking
  • Aansluitkabel met stekker
  • Thermische motorbewaking
  • Mantelkoeling
Leveringsomvang
  • Pomp met kabel, stekker en aangebouwde vlotterschakelaar
  • Bijgevoegde terugslagklep
  • Slangaansluitingstuit (Ø 32 mm, R1)
  • Inbouw- en bedieningsvoorschriften
Technische gegevens
  • Netaansluiting: 1~230 V, 50 Hz
  • Beschermingsklasse: IP68
  • Max. dompeldiepte: 7 m
  • Mediumtemperatuur: 3 ... 35 °C, kortstondig tot 3 min.: max. 90 °C
  • Kabellengte: 10 m
  • Drukstuk: Rp 1¼
  • Slangaansluiting: Ø 32 mm, R1
Materialen
  • Motorhuis: 1.4301 (AISI 304)
  • Pomphuis: 1.4301 (AISI 304)
  • Waaier: SPL
  • As: 1.4401 (AISI 316)
  • Afdichting:
  • Aan motorzijde: NBR
  • Aan de mediumzijde: koolstof/keramiek
Beschrijving/bouwtype
Dompelpomp voor stationaire en transportabele natte opstelling in volautomatisch bedrijf door gemonteerde vlotterschakelaar.

Hydraulica

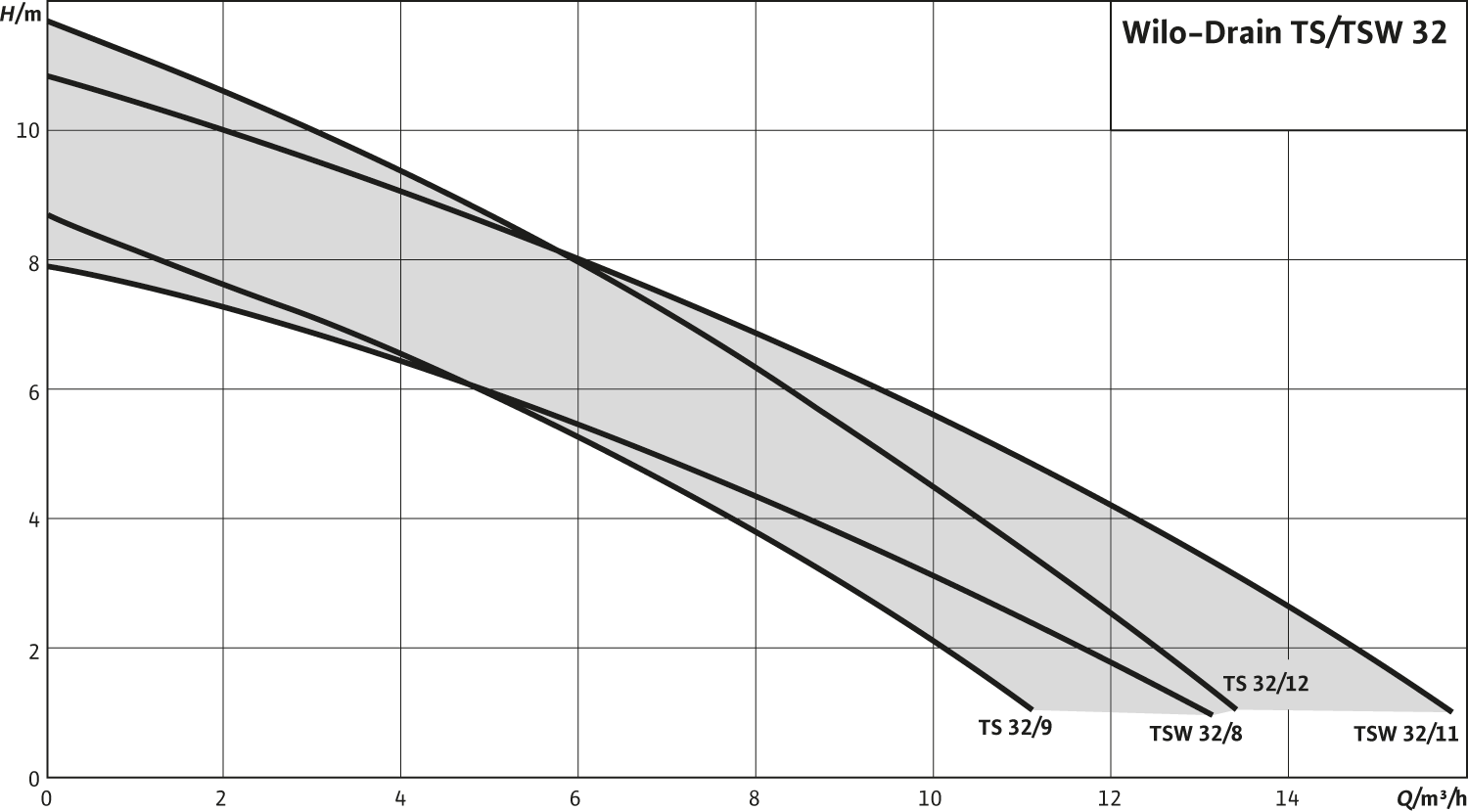

De pompen van de TS 32-serie zijn uitgerust met een open meerkanaalwaaier en hebben een vrije doorlaat van 10 mm. De persaansluiting is als verticale draadaansluiting uitgevoerd.

De Wilo-Drain TMW 32 waarborgt door de twister-functie een continue werveling in het zuigbereik van de pomp en verhindert zo het zinken en zich vastzetten van zinkstoffen. Hierdoor blijft de pompput schoner en wordt geurvorming beperkt. De twister-functie kan worden gedeactiveerd.

Motor

Dompelmotor in wisselstroomuitvoering met mantelkoeling (de koeling vindt plaats door het medium tussen pomp- en motorhuis) en ingebouwde thermische overbelastingsbeveiliging met automatische herinschakeling.

Afdichting

De mediumzijde is afgedicht met een mechanische afdichting, de motorzijde met een asafdichtring. De mechanische afdichting is bovendien uitgerust met een extra vuilafstoter. Tussen de afdichtingen bevindt zich een afdichtingsruimte gevuld met witte olie.

Kabel

De pomp is voorzien van 10 m aansluitkabel met Schuko-stekker en een gemonteerde vlotterschakelaar.

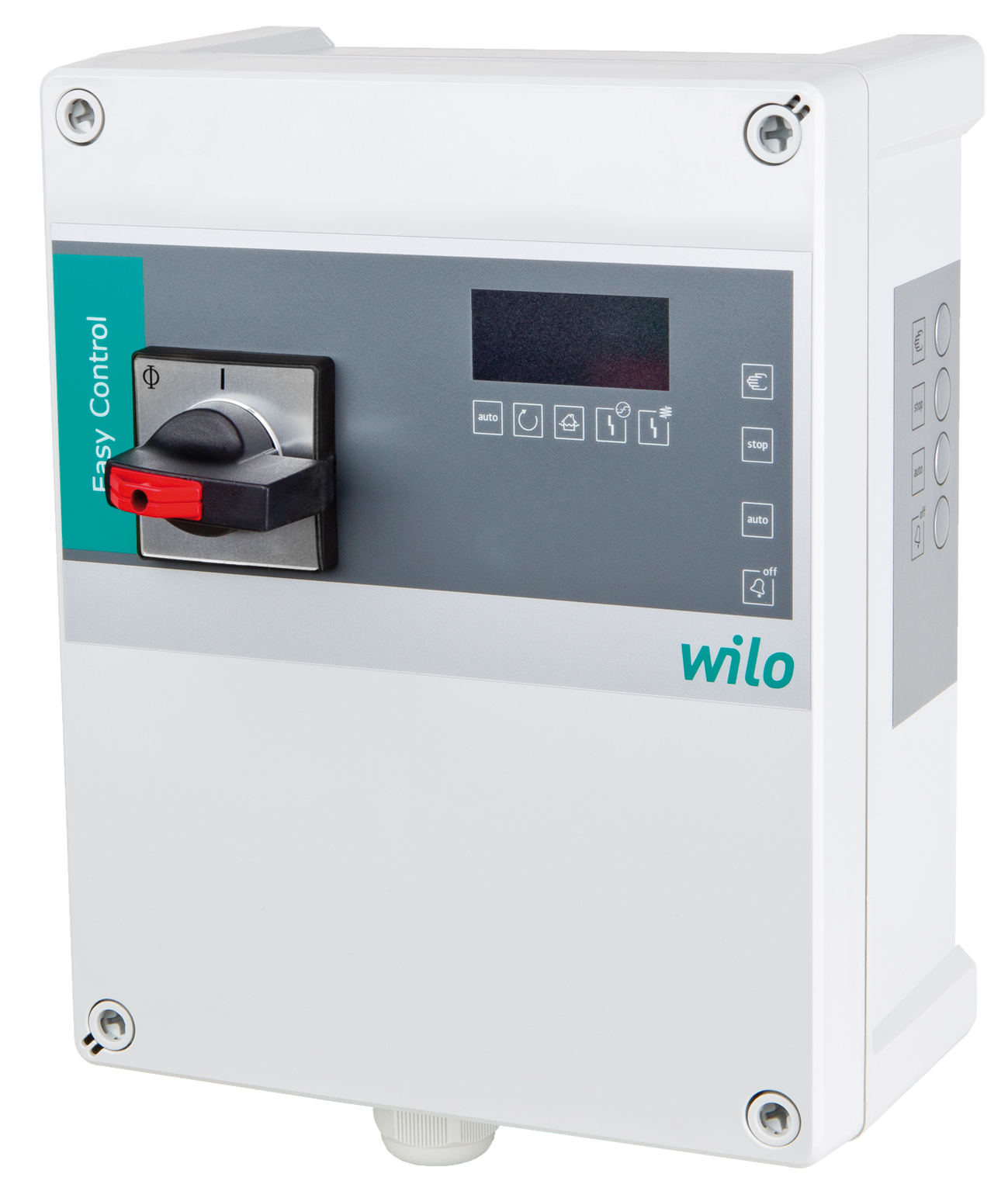

Wilo-Control MS-Lift 1x4
Artikelnummer: 2539741

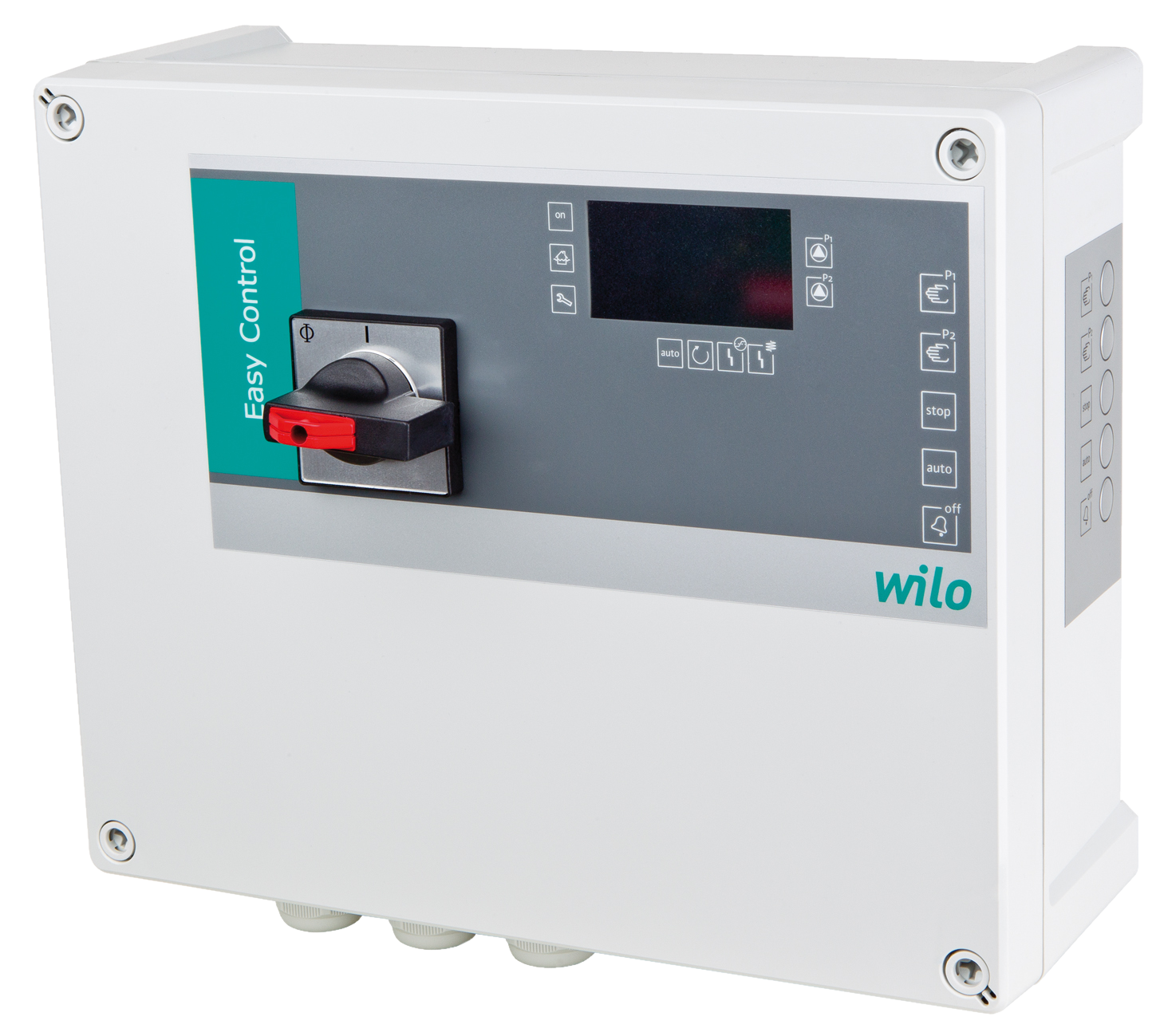

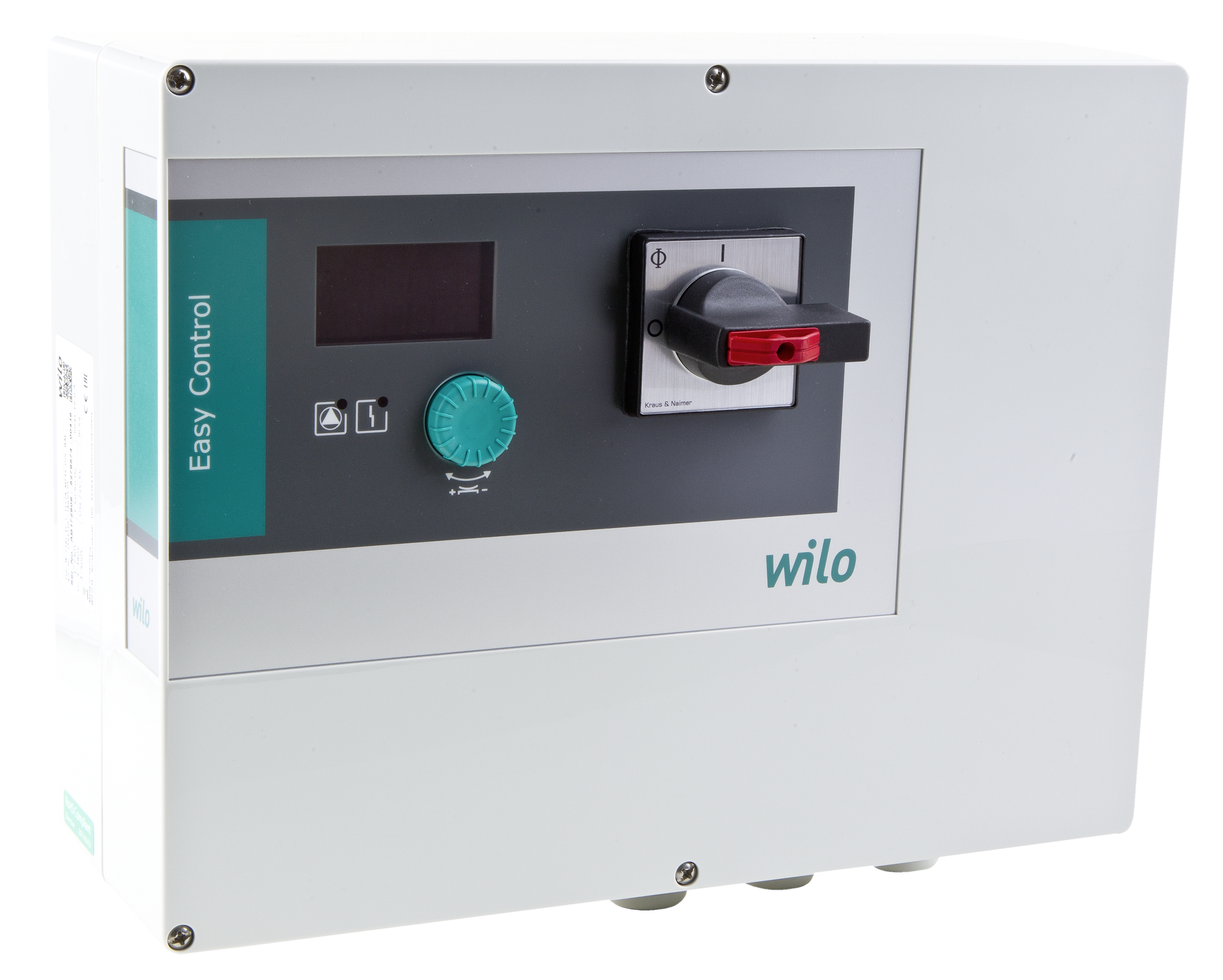

Wilo-Control MS-Lift 2x4
Artikelnummer: 2539745
Wilo-Control EC-Lift 1x12
Artikelnummer: 2543210
Wilo-Control EC-Lift 2x12
Artikelnummer: 2543220

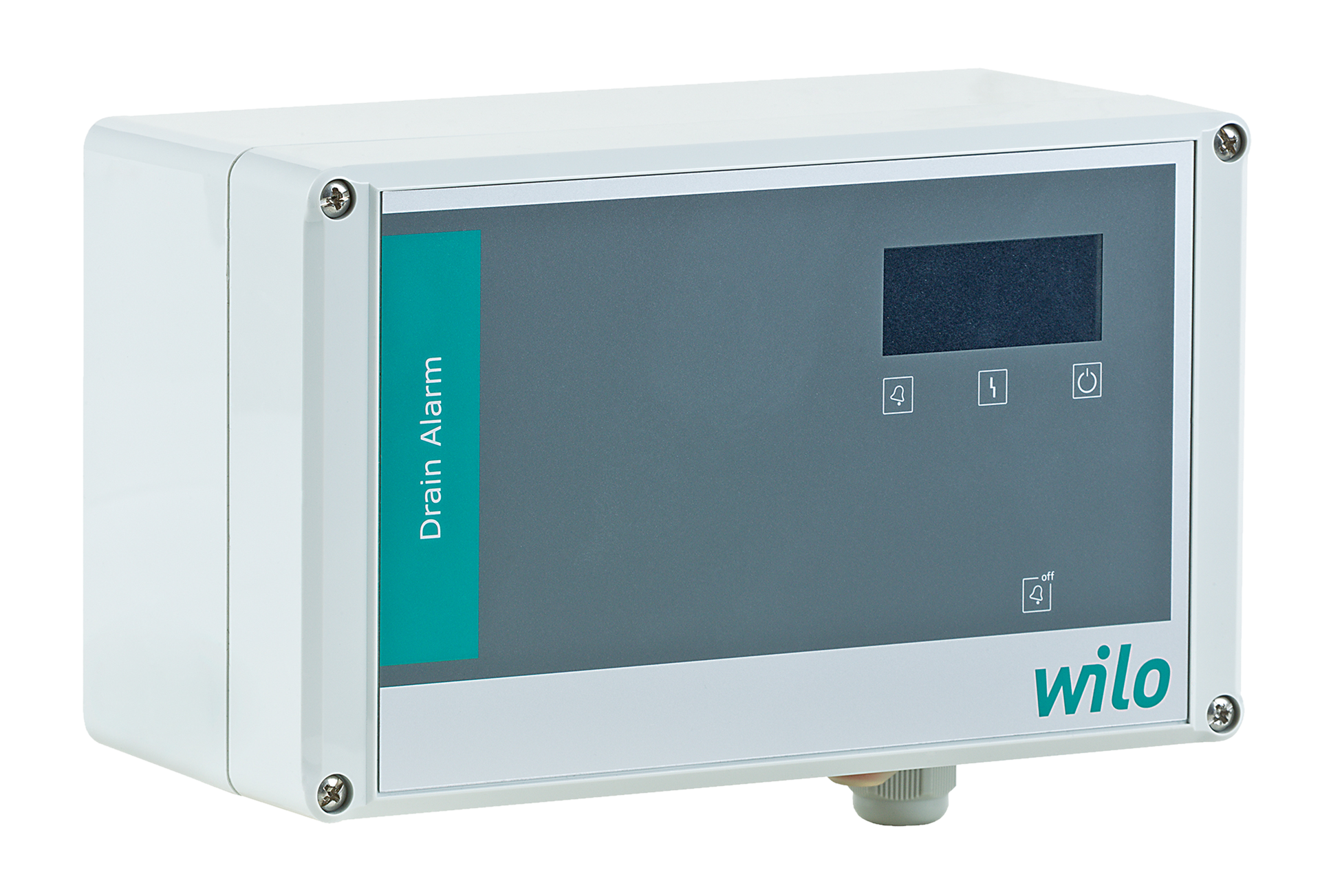

DRAIN ALARM
Artikelnummer: 2545133

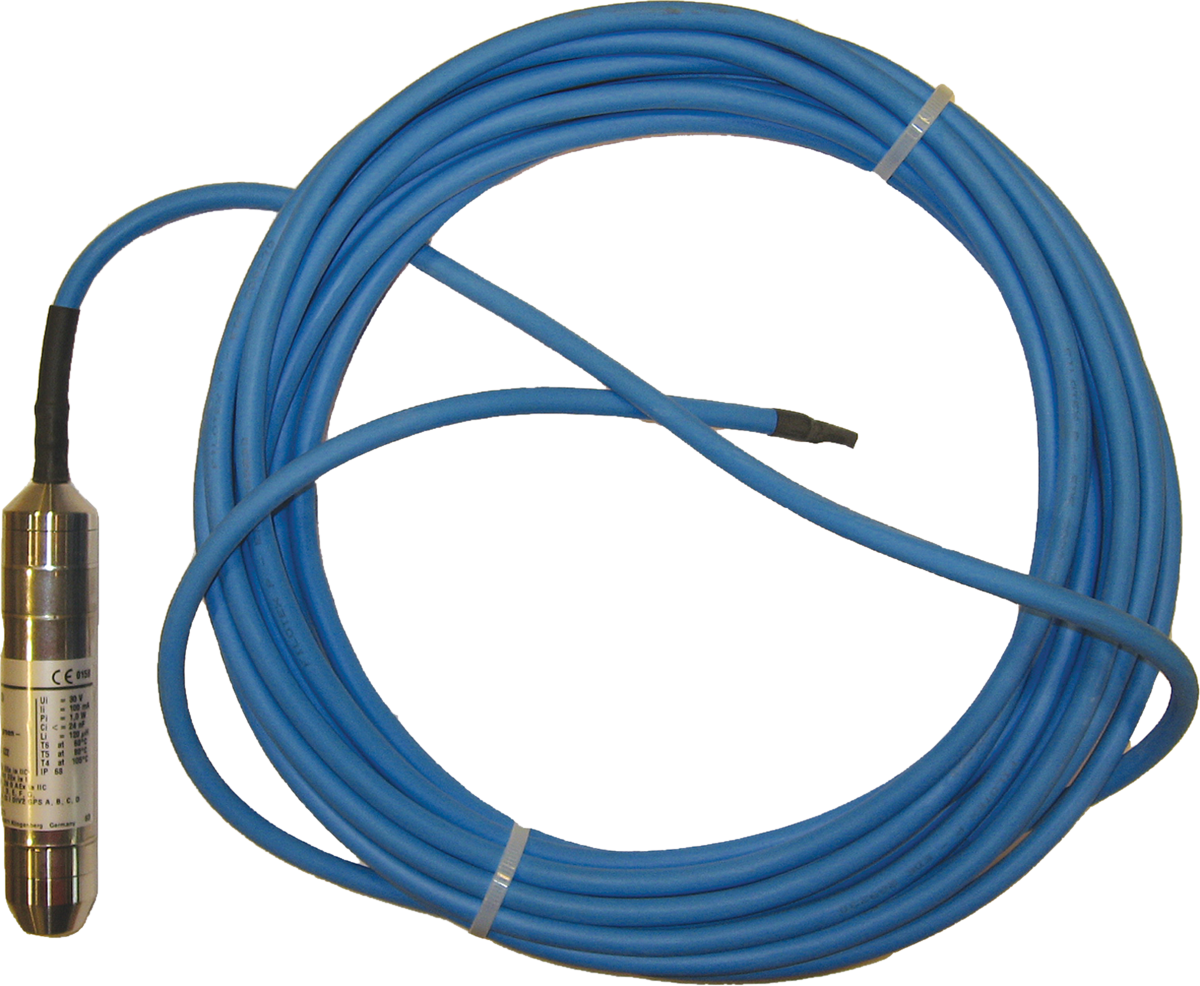

LEVEL SENSOR 0-1MWS, 10M CABLE
Artikelnummer: 2519924
LEVEL SENSOR 0-2,5mWS, 10m CABLE
Artikelnummer: 2519921

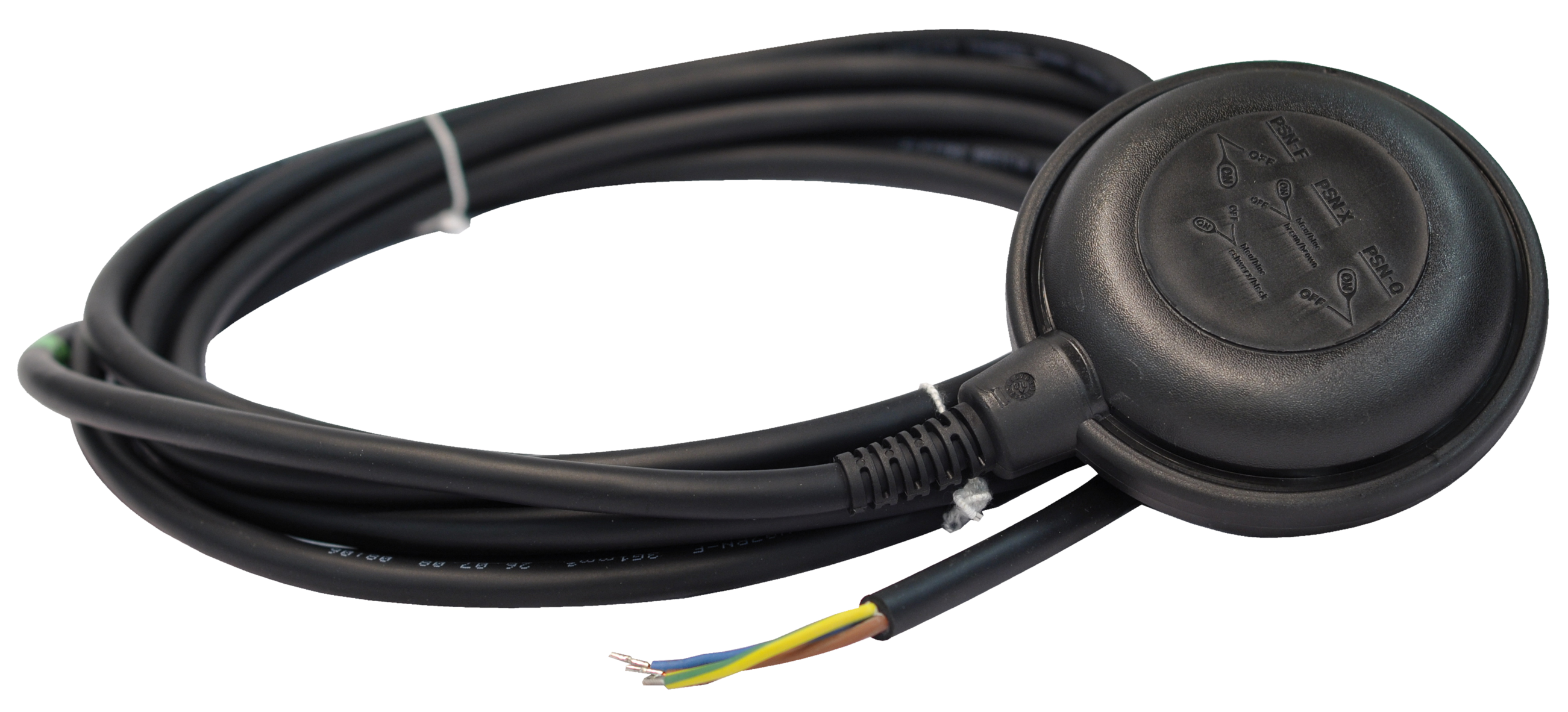

FLOAT SWITCH WA 65 (PSN-O) 5M
Artikelnummer: 503211390
FLOAT SWITCH WA 65 (PSN-O) 10M +VP
Artikelnummer: 503211893

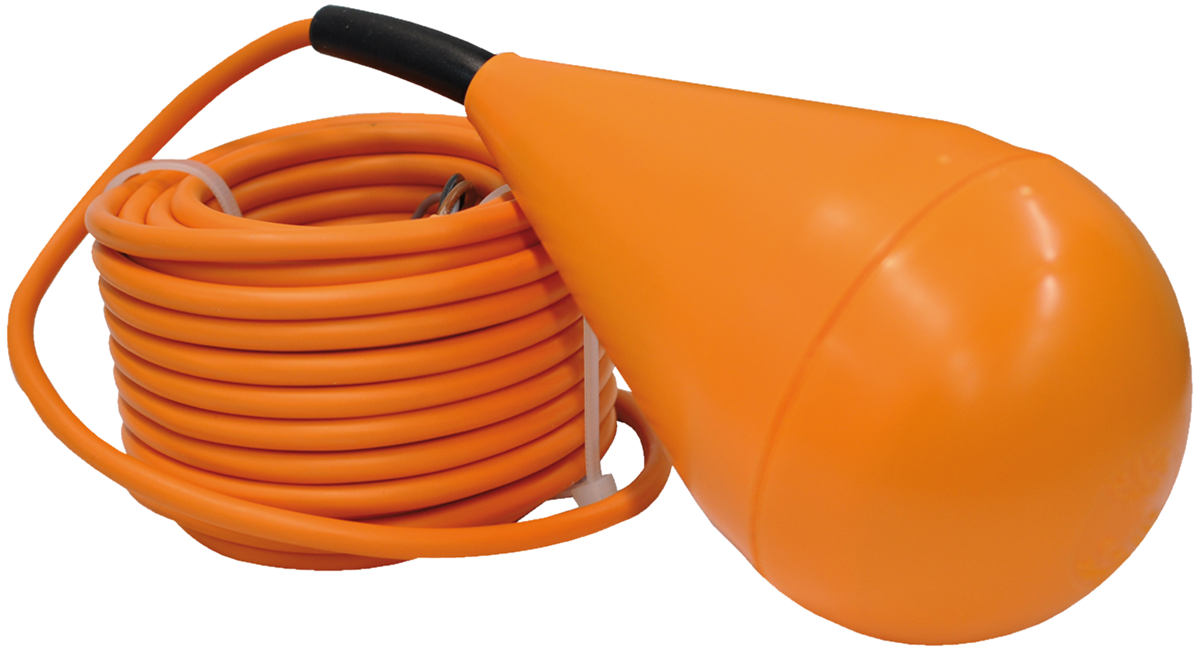

FLOAT SWITCH MS 1
Artikelnummer: 2004593

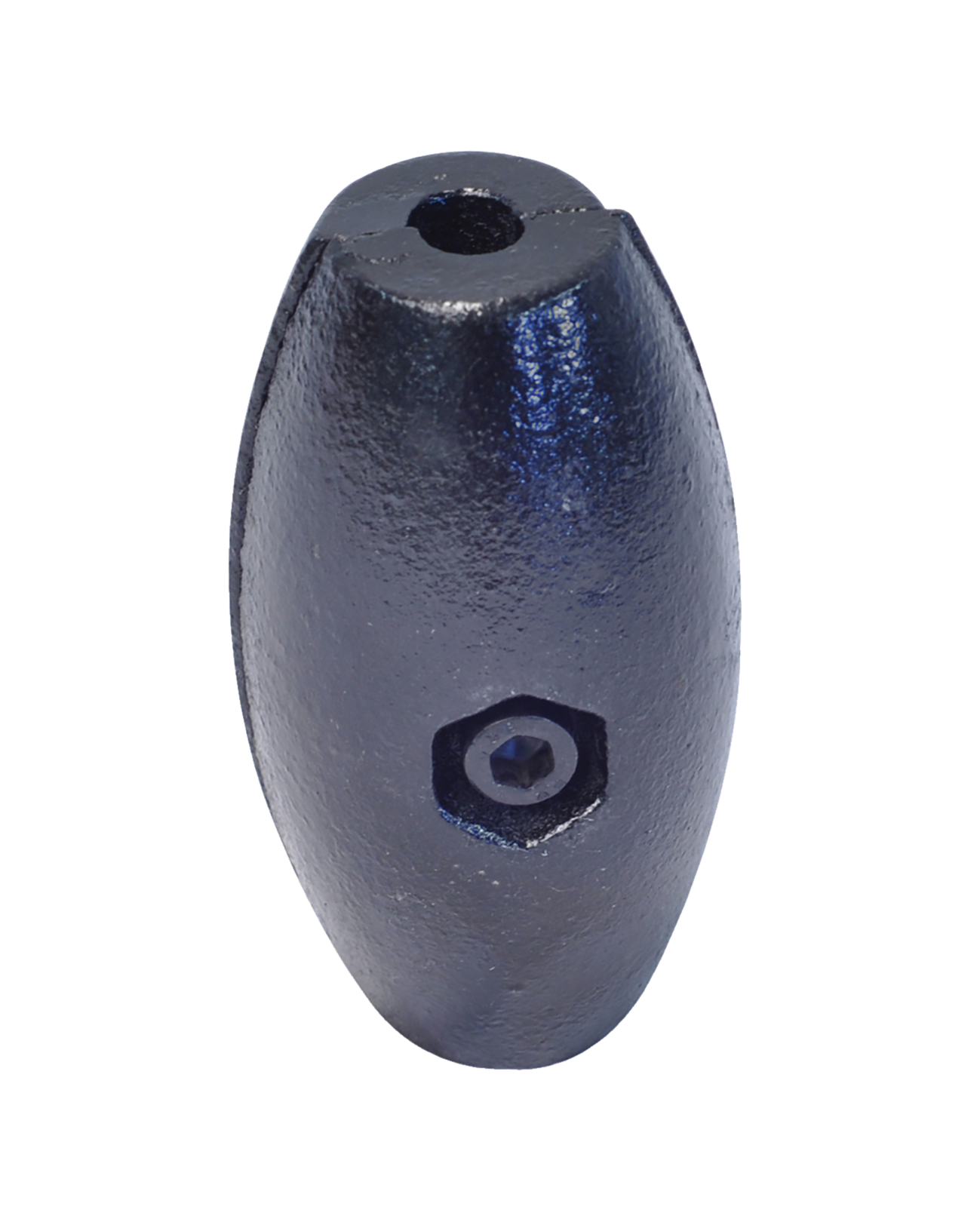

Weight for float switch (WA 65)
Artikelnummer: 2835532
Float switch WA KR1 S
Artikelnummer: 6082807
