Bestaand pomp - Vuil- en afvalwater

Merk Flygt, ITT, Lowara, Xylem
Productnaam DXV 50-15
Netaansluiting 3x400 V
Pomphuis draad/flens G 50
Nominaal vermogen P2 1,5 kW

Vervangende pomp Uitwisseltabel

Productnaam Rexa UNI V06/T11-540
Artikelnummer 6082139
Netaansluiting 3x400 V
Pomphuis draad/flens DN 65/50
Nominaal vermogen 2,9 A
Nominaal vermogen P2 1,1 kW
Medium temperatuur range +3 - +40 °C
Vrije doorlaat 44

Notitie

Mogelijke aanpassing van installatie, vervangende pomp heeft afwijkende verbindingsdiameter.

Productinformatie

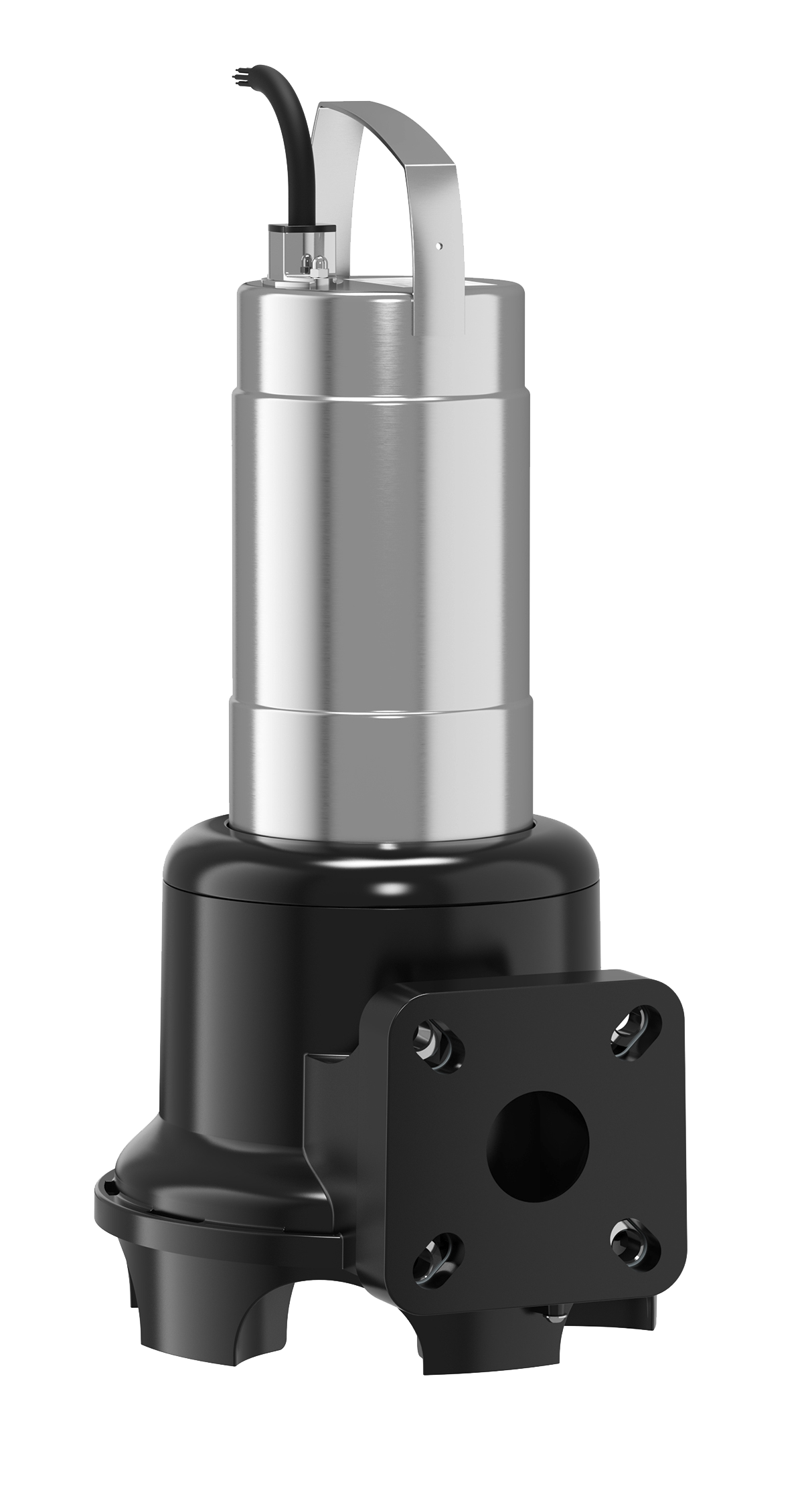

Rexa UNI V06/T11-540

Rexa UNI V06/T11-540
Artikelnummer: 6082139
Bijzonderheden/productvoordelen
  • Hoge betrouwbaarheid door corrosievrije hydraulica voor universele toepassingen en verschillende te verpompen media
  • Eenvoudige installatie dankzij laag gewicht, geïntegreerde condensator bij de eenfasemotor en flens met geïntegreerde bevestiging
  • Optimaal rendement en bedrijfsveilig dankzij vrijstroomhydraulica en gladde oppervlakken
  • Snel onderhoud dankzij directe toegang tot de afdichtingsruimte en het pomphuis
  • Lang onderhoudsinterval dankzij dubbele afdichting en een afdichtingsruimte met groot volume
Bouwtype
Afvalwaterdompelpomp voor het intermitterend bedrijf voor de stationaire en transportabele natte opstelling

Toepassing
Transport van
  • Afvalwater met fecaliën volgens EN 12050-1
  • Vuilwater
Uitrusting/werking
Wikkelingstemperatuurbewaking met bimetaalsensor

Leveringsomvang
  • Afvalwaterdompelpomp met kabel van 10 m
  • Bedrijfs- en onderhoudshandboek
Technische gegevens
  • Netaansluiting: 1~230 V, 50 Hz of 3~400 V, 50 Hz
  • Bedrijfssituatie ondergedompeld: S1
  • Bedrijfssituatie niet-ondergedompeld: S2-15 min; S3 10%
  • Beschermingsklasse: IP68
  • Isolatieklasse: F
  • Mediumtemperatuur: 3 - 40 °C, max. 60 °C gedurende 3 min
  • Vrije doorlaat: 44 mm
  • Kabellengte: 10 m
Materialen
  • Motorhuis: 1.4301
  • Hydraulisch huis: PP-GF30 (copolymeer)
  • Waaier: PP-GF30 (copolymeer)
  • Statische afdichtingen NBR
  • Afdichting aan pompzijde: SiC/SiC
  • Afdichting aan motorzijde: NBR (V05), C/MgSiO4 (V06)
  • Aseinde: Roestvrij staal 1.4401
Beschrijving/bouwtype
Afvalwaterdompelpomp als overstroombaar blokaggregaat voor de stationaire en transporteerbare natte opstelling.

Hydraulica

De afvoer aan de perszijde is als horizontale flensverbinding uitgevoerd. De maximaal mogelijke droge stof bedraagt 8 %. Als waaiervorm worden vrijstroomwaaiers gebruikt. Een pompvoet is in het hydraulisch huis geïntegreerd.

Motor

Als motoren worden oppervlaktegekoelde motoren in wisselstroomuitvoering (met geïntegreerde bedrijfscondensator) en draaistroomuitvoering voor de directe start gebruikt. De warmte wordt via het motorhuis rechtstreeks afgegeven aan de vloeistof eromheen. De motoren kunnen ondergedompeld worden gebruikt in continu bedrijf (S1) en niet-ondergedompeld in kortstondig bedrijf (S2) of intermitterend bedrijf (S3).

Bovendien zijn de motoren voorzien van een thermische motorbewaking. Deze beschermt de motorwikkeling tegen oververhitting. Bij de aggregaten met wisselstroommotor is deze geïntegreerd en zelfschakelend. D.w.z. dat de motor bij oververhitting wordt uitgeschakeld en nadat hij is afgekoeld automatisch weer wordt ingeschakeld. Standaard worden hiervoor bimetaalsensoren gebruikt.

De aansluitkabel heeft standaard een lengte van 10 m en is verkrijgbaar in de volgende uitvoeringen:

Met vrije kabeleinden
  • Met stekker
  • Met vlotterschakelaar en stekker
  • Afdichting
Tussen motor en hydraulisch systeem bevindt zich een afdichtingskamer. Deze is gevuld met medische witte olie. De afdichting aan de mediumzijde gebeurt door mechanische afdichtingen.

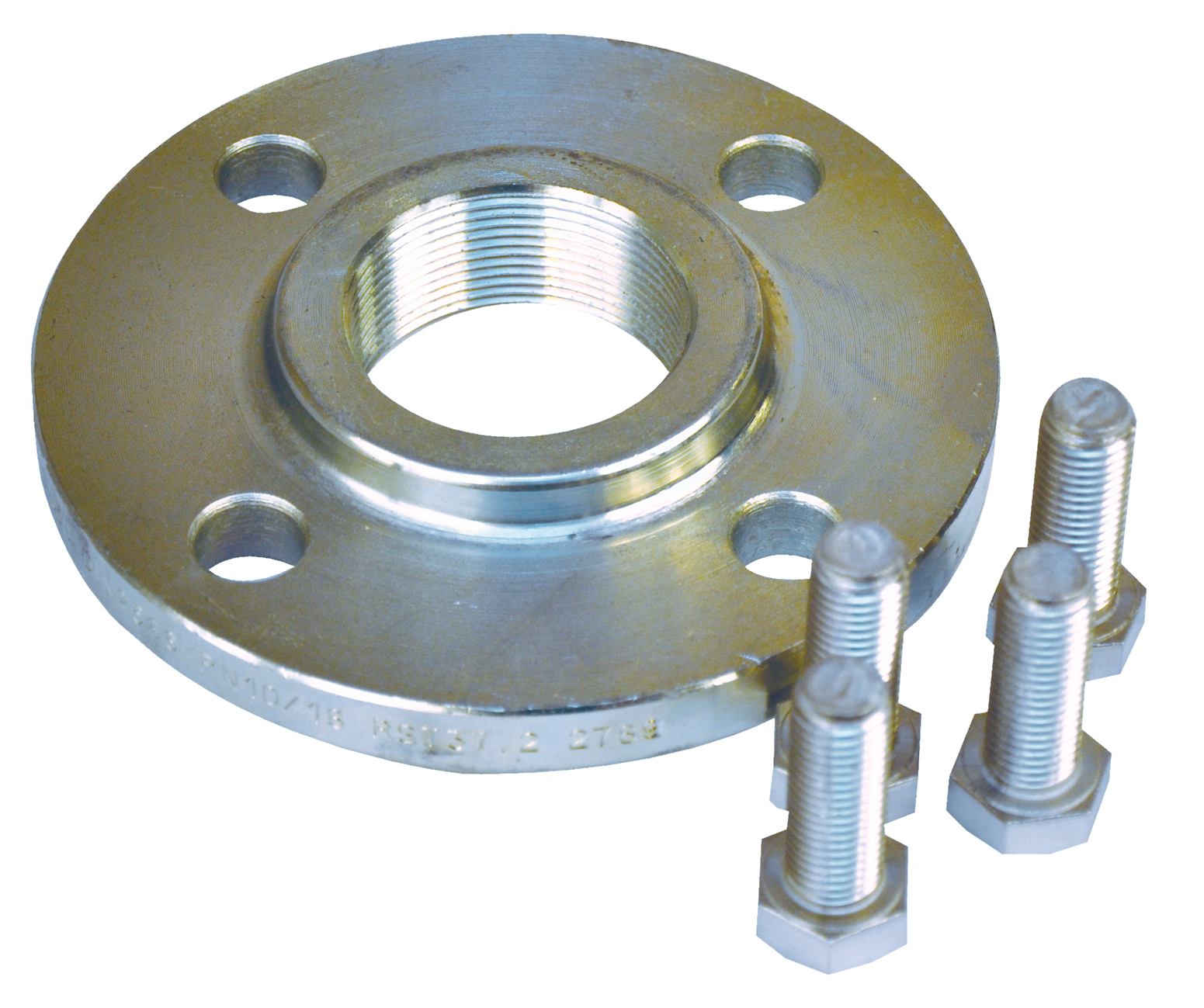

Draadflens DN 65 op Rp 2½
Artikelnummer: 4015204

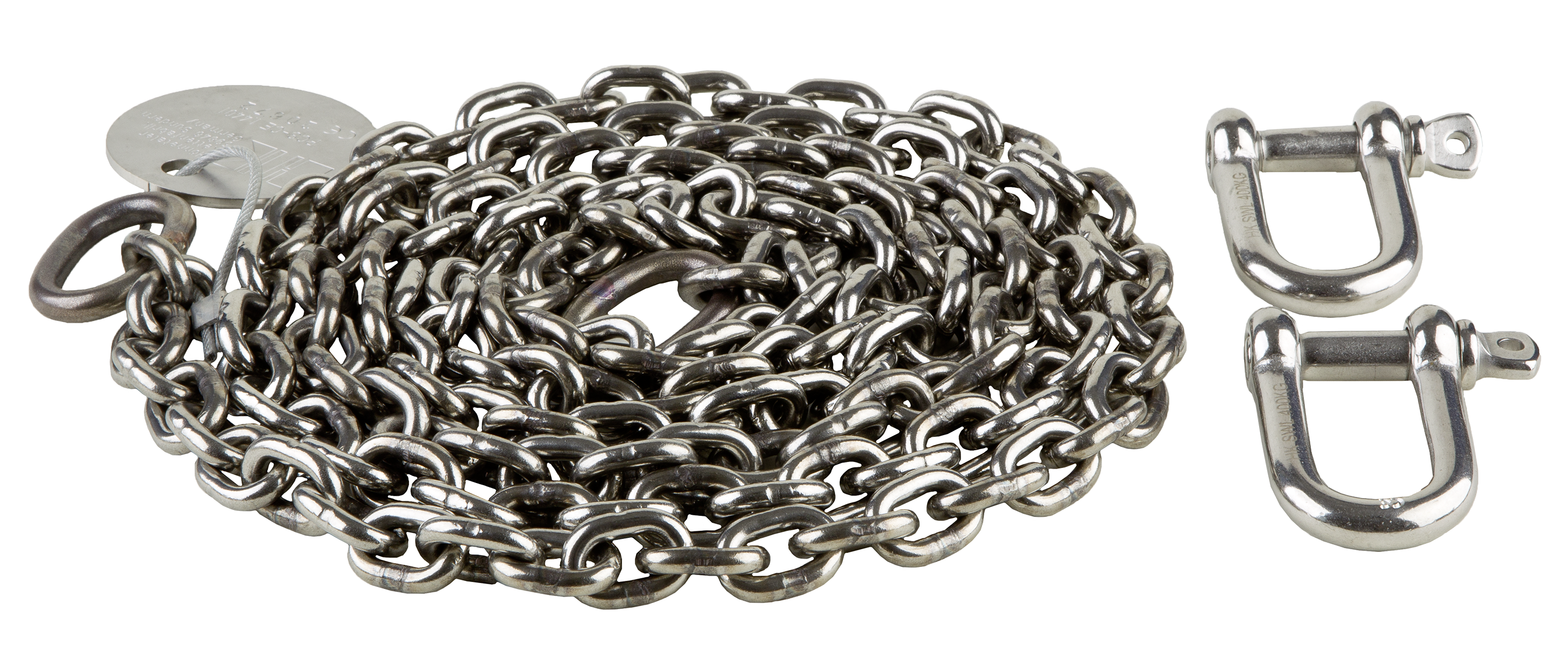

Aanslagketting montageset PCS-CE, roestvrij staal, 400 kg, 5 m
Artikelnummer: 6063136

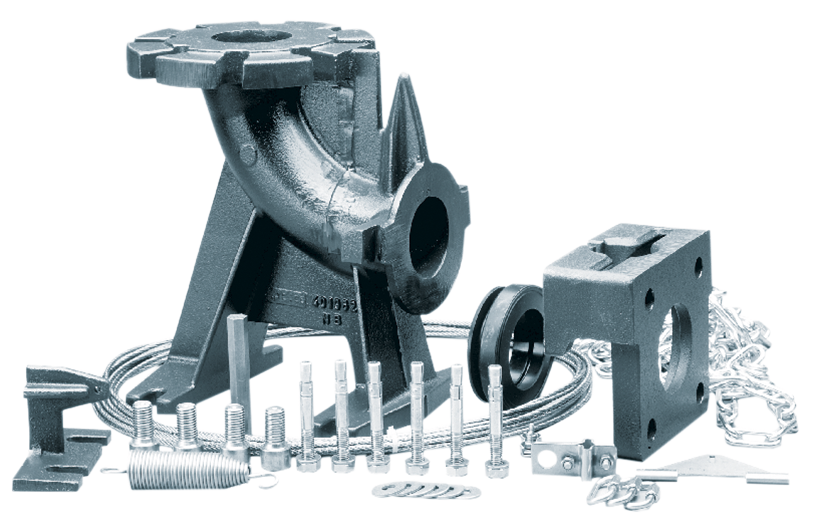

Inhanginrichting DN 65/2RK
Artikelnummer: 6070150

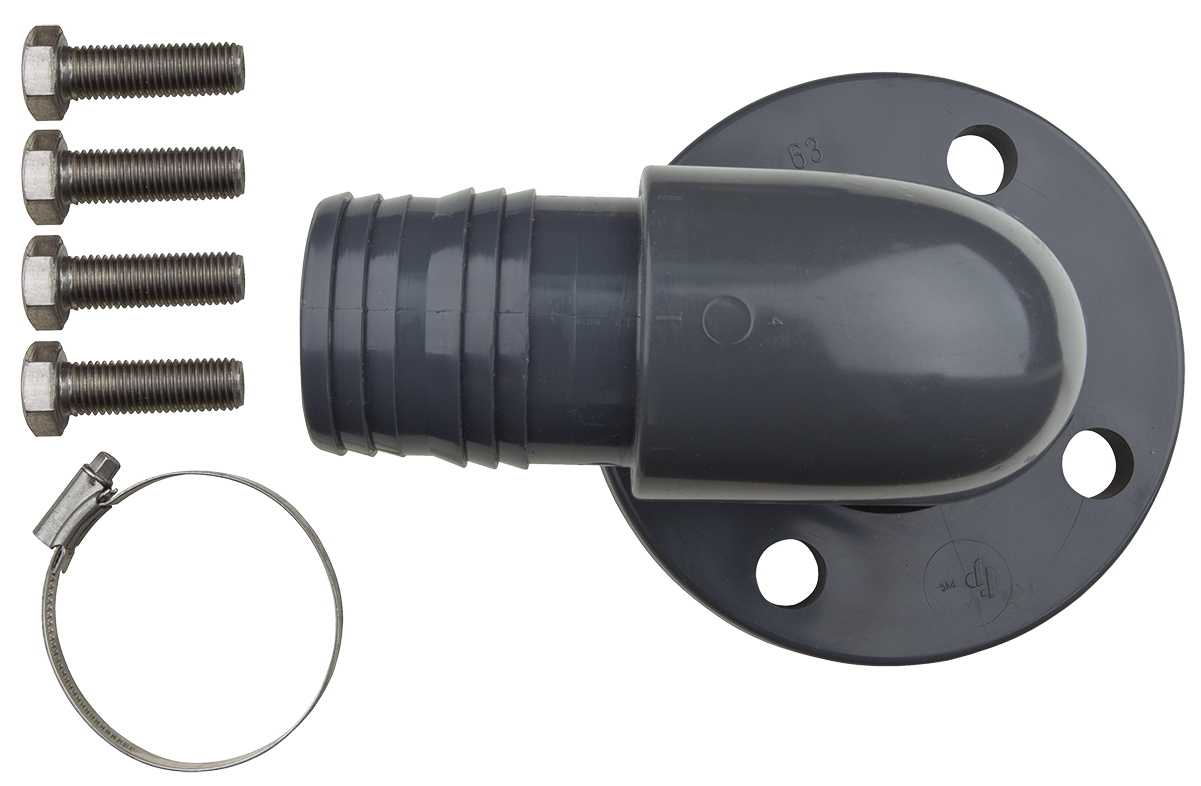

90°-bocht DN 65/70 mm
Artikelnummer: 4027346

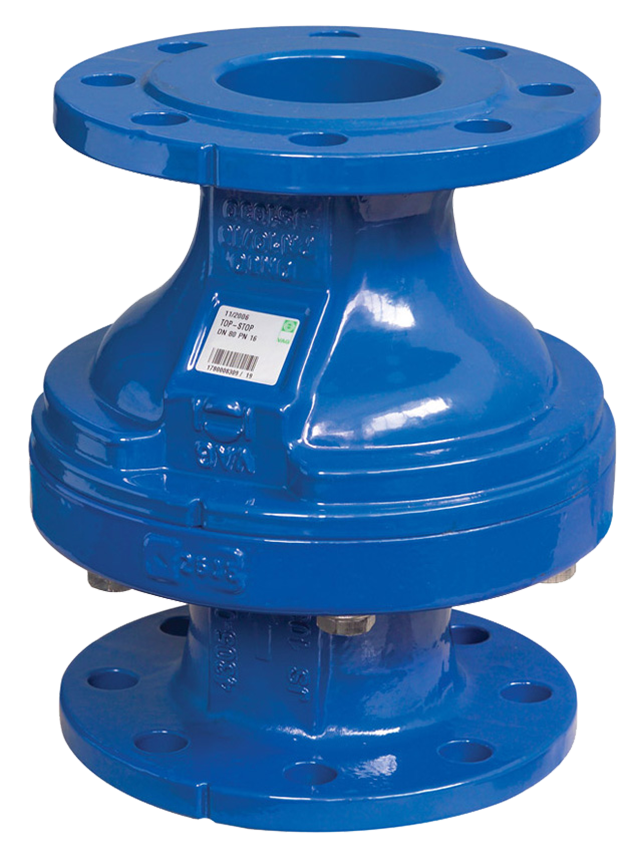

Terugslagklep DN 65
Artikelnummer: 2017167

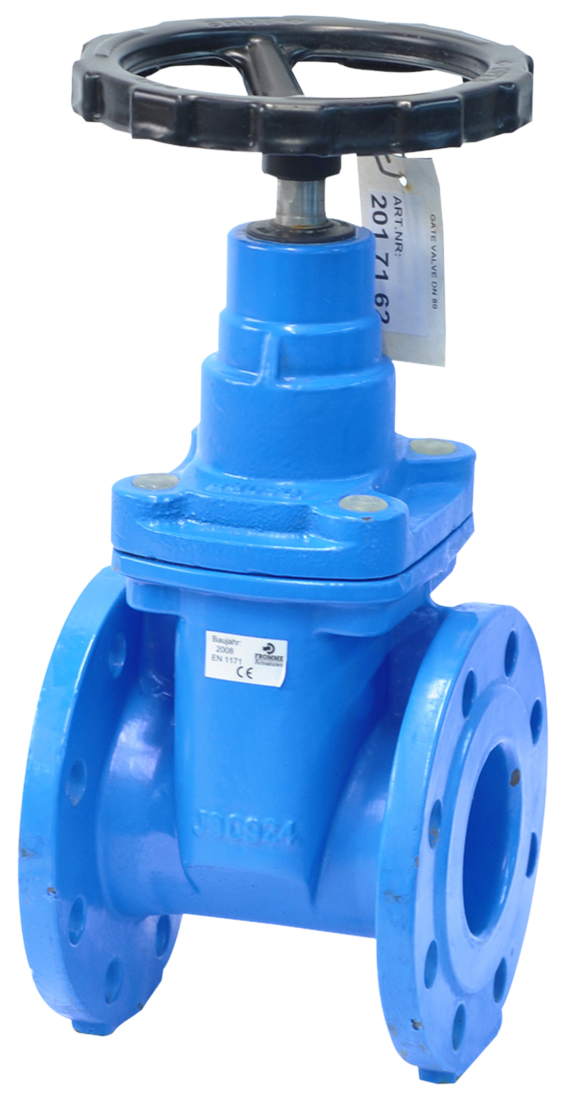

Afsluiter DN 65, EN-GJL-250
Artikelnummer: 2017161
Wilo-Control MS-Lift 1x4
Artikelnummer: 2539741
Wilo-Control MS-Lift 2x4
Artikelnummer: 2539745
Wilo-Control EC-Lift 1x12
Artikelnummer: 2543210
Wilo-Control EC-Lift 2x12
Artikelnummer: 2543220
DRAIN ALARM
Artikelnummer: 2545133
LEVEL SENSOR 0-1MWS, 10M CABLE
Artikelnummer: 2519924
LEVEL SENSOR 0-2,5mWS, 10m CABLE
Artikelnummer: 2519921
FLOAT SWITCH WA 65 (PSN-O) 5M
Artikelnummer: 503211390
FLOAT SWITCH WA 65 (PSN-O) 10M +VP
Artikelnummer: 503211893
FLOAT SWITCH MS 1
Artikelnummer: 2004593
Weight for float switch (WA 65)
Artikelnummer: 2835532
Float switch WA KR1 S
Artikelnummer: 6082807
