Bestaand pomp - Vuil- en afvalwater

Merk Flygt, ITT, Lowara, Xylem
Productnaam CP 3102-MT ø430
Netaansluiting 3x400 V
Pomphuis draad/flens DN 100

Vervangende pomp Uitwisseltabel

Productnaam FA 10.33-208E T17-4/8H
Artikelnummer 6047662
Netaansluiting 3x400 V
Pomphuis draad/flens DN 100
Nominaal vermogen 7,5 A
Nominaal vermogen P2 3,5 kW
Medium temperatuur range +3 - +40 °C
Vrije doorlaat 80

Uitwisselaccessoires

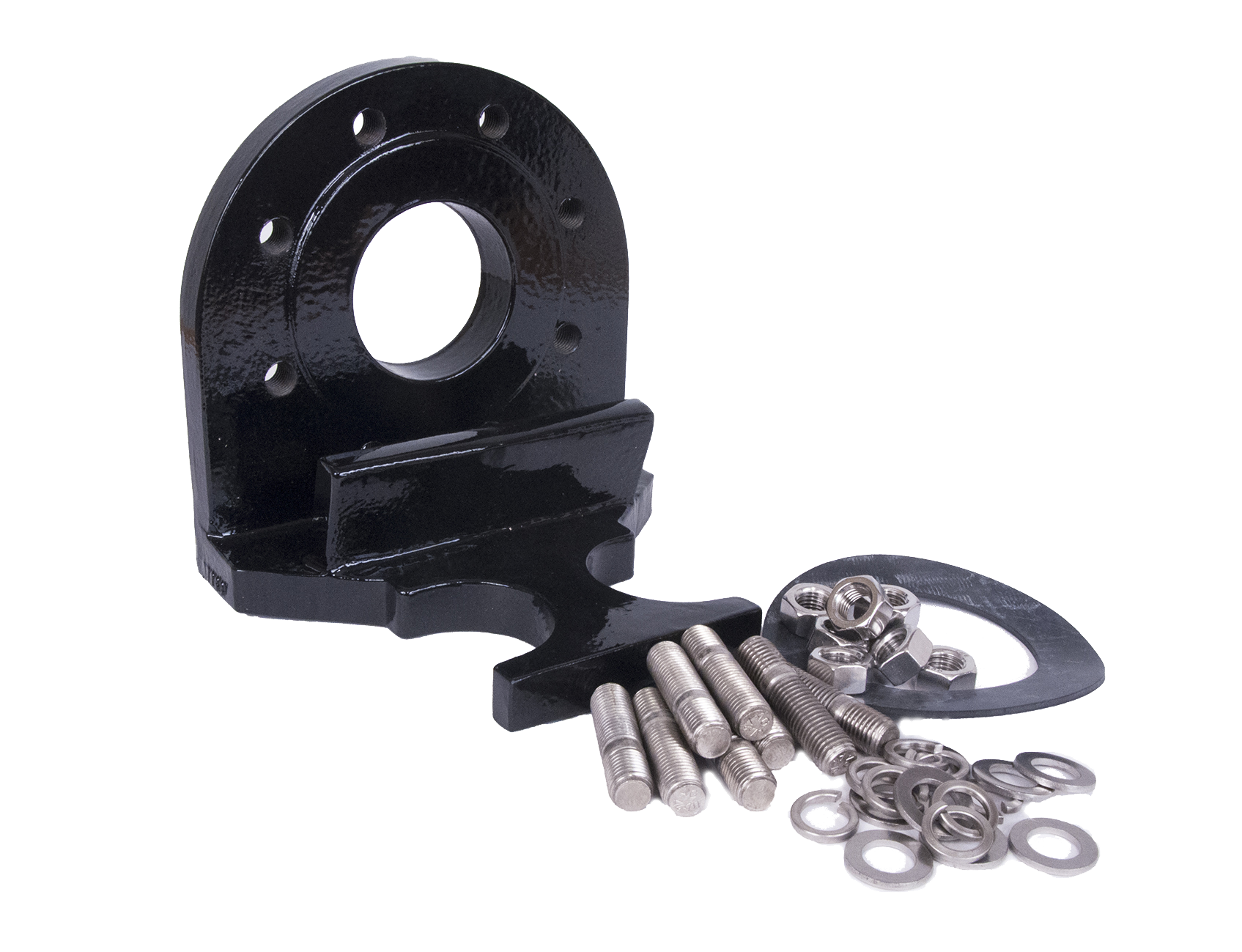

Adapter 6030438
Artikelnummer 6030438
Aantal 1

Notitie

Past op vervangende toebehoren.

Productinformatie

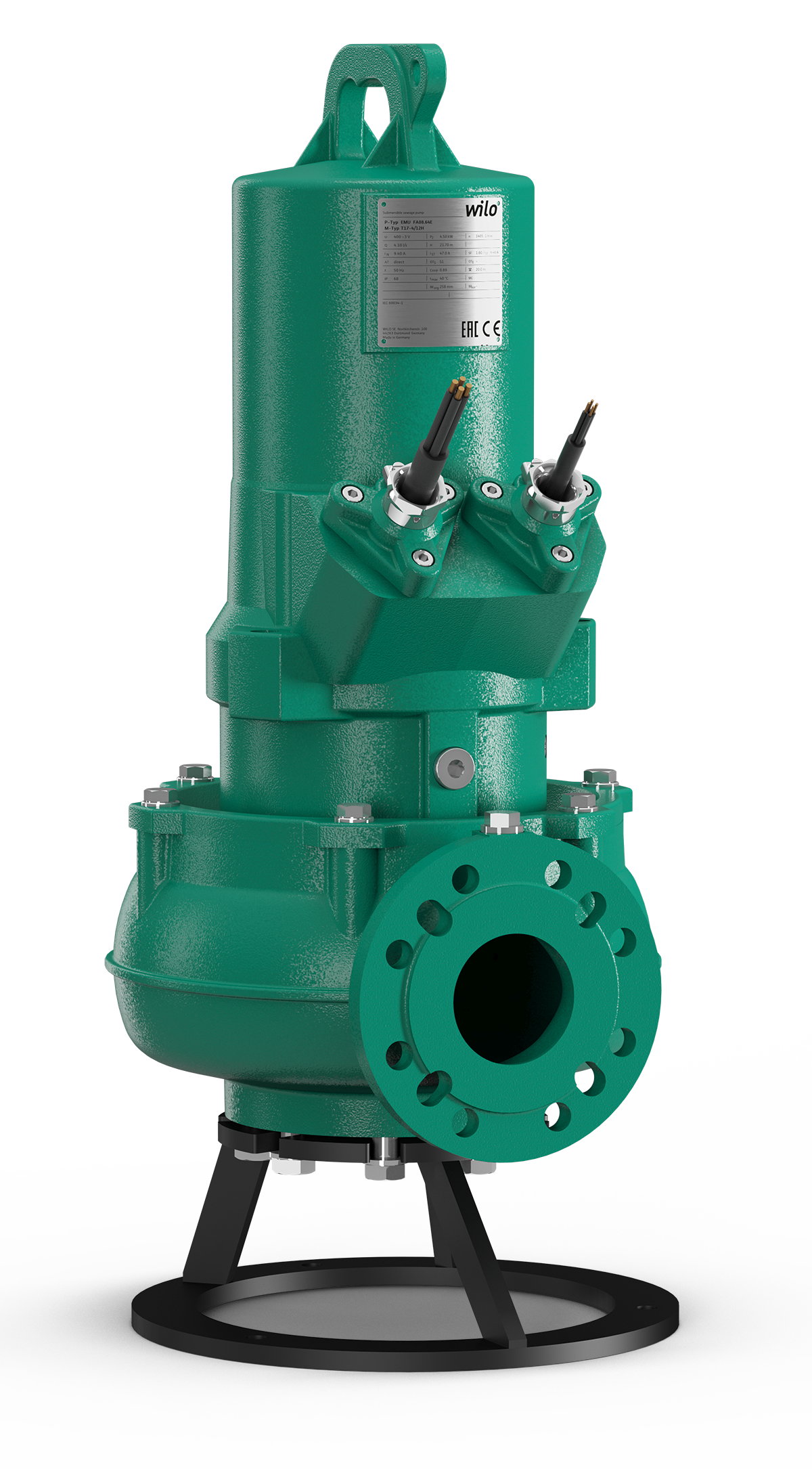

FA 10.33-208E T17-4/8H

FA 10.33-208E T17-4/8H
Artikelnummer: 6047662
Bijzonderheden/productvoordelen
  • Bedrijfsveilig door vrijstroom- en eenkanaalhydraulica met grote, vrije doorlaat
  • Procesveiligheid dankzij optionele bewaking voor de afdichtingsruimte
Bouwtype
Afvalwaterdompelpomp zonder koelsysteem voor continu bedrijf voor de stationaire en transportabele natte opstelling.

Toepassing
Transport van
  • Afvalwater met fecaliën
  • vooraf gereinigd afvalwater zonder fecaliën en langvezelige bestanddelen
  • Vuilwater
Uitrusting/werking
  • Zware robuuste uitvoering van gietijzer
  • Oppervlaktegekoelde motoren met beveiliging tegen explosies conform ATEX
  • Bewaking van de wikkelingstemperatuur
Leveringsomvang
  • Stekkerklare afvalwaterdompelpomp met 10 m aansluitkabel zonder stekker
  • Inbouw- en bedieningsvoorschriften
Technische gegevens
  • Netaansluiting: 3~400 V, 50 Hz
  • Bedrijfssituatie ondergedompeld: S1
  • Bedrijfssituatie niet-ondergedompeld: S2-15 resp. S2-30
  • Beschermingsklasse: IP68
  • Isolatieklasse: H
  • Mediumtemperatuur: 3…40 °C
  • Kabellengte: 10 m
  • Vrije doorlaat van 45 tot 100 mm
  • Max. dompeldiepte: 20 m
Materialen
  • Pomphuis: EN-GJL-250
  • Waaier: EN-GJL resp. EN-GJS
  • Statische afdichtingen NBR
  • Afdichting aan mediumzijde: Mechanische afdichting van SiC/SiC
  • Afdichting aan motorzijde (afhankelijk van type): - asafdichtring van NBR - mechanische afdichting van SiC/SiC of kool/keramiek
  • Motorhuis: EN-GJL-250
  • As: Roestvrij staal 1.4021
Beschrijving/bouwtype
  • Afvalwaterdompelpomp als overstroombaar blokaggregaat voor de stationaire en transporteerbare natte opstelling.

Hydraulica

De afvoer aan de perszijde is als horizontale flensverbinding uitgevoerd. De maximaal mogelijke droge stof bedraagt afhankelijk van het hydraulica- en waaiertype max. 8 %. De volgende waaiervormen worden gebruikt:
  • Vrijstroomwaaier (W)
  • Eénkanaalwaaier (E)
Elke éénkanaalhydraulica is met een loop- en slijtring van gehard materiaal uitgerust. Deze garanderen op lange termijn een gelijkblijvende hoge efficiëntie van het aggregaat en reduceren de onderhoudskosten.

Motor

Oppervlaktegekoelde motoren (T-motor) hebben geen eigen koelsysteem geven hun afvalwarmte via de huisdelen direct aan de omringende vloeistof af. Deze motoren kunnen daarom ondergedompeld in continu bedrijf worden gebruikt. Afhankelijk van de maat kunnen deze in kortstondig bedrijf ook niet-ondergedompeld worden gebruikt.

Bij alle motoren is er een afdichtingsruimte ter bescherming van de motor tegen het naar binnen komen van vloeistof. Deze is van buiten toegankelijk en kan optioneel met een staafelektrode bewaakt worden. Alle gebruikte vulvloeistoffen zijn potentieel biologisch afbreekbaar en vormen geen bedreiging voor het milieu.

De kabelinvoer is langswaterdicht, de kabellengte is 10 m en de kabel heeft vrije uiteinden.

Afdichting
Afhankelijk van het motortype zijn de volgende varianten voor de medium- en motorzijdige afdichting mogelijk:

  • Variant H: aan mediumzijde met een mechanische afdichting, aan motorzijde met een radiale asafdichtingsring
  • Variant G: twee onafhankelijk werkende mechanische afdichtingen
Ex-goedkeuring
De motoren hebben geen Ex-toelatingen conform ATEX-richtlijn.
Wilo-Control MS-Lift 1x4
Artikelnummer: 2539741
Wilo-Control MS-Lift 2x4
Artikelnummer: 2539745
Wilo-Control EC-Lift 1x12
Artikelnummer: 2543210
Wilo-Control EC-Lift 2x12
Artikelnummer: 2543220
DRAIN ALARM
Artikelnummer: 2545133
LEVEL SENSOR 0-1MWS, 10M CABLE
Artikelnummer: 2519924
LEVEL SENSOR 0-2,5mWS, 10m CABLE
Artikelnummer: 2519921
FLOAT SWITCH WA 65 (PSN-O) 5M
Artikelnummer: 503211390
FLOAT SWITCH WA 65 (PSN-O) 10M +VP
Artikelnummer: 503211893
FLOAT SWITCH MS 1
Artikelnummer: 2004593
Weight for float switch (WA 65)
Artikelnummer: 2835532
Float switch WA KR1 S
Artikelnummer: 6082807
