Bestaand pomp - Drukverhoging

Merk Flygt, ITT, Lowara, Xylem
Productnaam 10SV21 PN25
Bouwlengte 280 mm
Netaansluiting 3x400 V
Pomphuis draad/flens DN 40 PN25
Nominaal vermogen P2 11 kW
Pomphoogte 1510 mm

Vervangende pomp Uitwisseltabel

Productnaam Helix FIRST V 1023-5/30/E/KS/400-50
Artikelnummer 4200977
MEI ≥ 0,7
IE 3
Bouwlengte 280 mm
Netaansluiting 3x400 V
Pomphuis draad/flens DN 40 PN25
Nominaal vermogen 15,6 A
Nominaal vermogen P2 9 kW
Pomphoogte 1778 mm
Afstand vloer - centrum 80 mm
Medium temperatuur range -30 - +120 °C

Notitie

Past zonder aanpassing van de leiding.

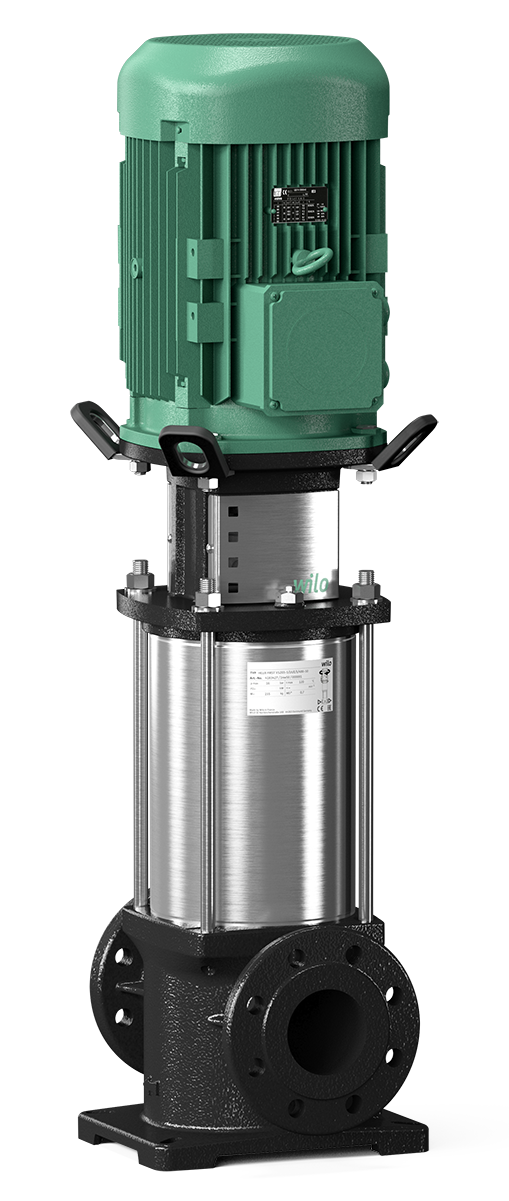

Productinformatie
Helix FIRST V 1023-5/30/E/KS/400-50

Helix FIRST V 1023-5/30/E/KS/400-50
Artikelnummer: 4200977
Bijzonderheden/productvoordelen
  • Rendementsgeoptimaliseerd, lasergelast, geoptimaliseerd 2D/3D hydraulisch systeem
  • Corrosiebestendige waaiers, leiraderen en trappenhuis
  • Hydraulisch systeem met doorstromings- en ontgassingsoptimalisatie
  • Versterkt, voor debiet en NPSH geoptimaliseerd pomphuis
  • Ruimtebesparend en onderhoudsarm dankzij compacte constructie
  • Zeer robuuste koppelingsbeveiliging
Bouwtype
Normaal zuigende, meertraps hogedrukpomp met hoog rendement in verticale uitvoering met inline-aansluitingen

Toepassing
  • Watervoorziening en drukverhoging
  • Industriële circulatie-installaties
  • Proceswater
  • Gesloten koelcircuits
  • Brandblusinstallaties
  • Wasinstallaties
  • Irrigatie
Uitrusting/werking
Corrosiebestendige waaiers, leiraderen en trappenhuis

Leveringsomvang
  • Meertraps hogedruk-centrifugaalpomp Helix FIRST V
  • Inbouw- en bedieningsvoorschriften
  • Helix FIRST V 2 – 16 (uitvoering PN16 met ovale flenzen): Tegenflens van gietijzer en bijbehorende schroeven, moeren en afdichtingen
Technische gegevens
  • Elektrische aansluiting: 3~400 V (±10 %), 50 Hz
  • ≤ 4 kW 230 V/ 400 V; Δ/Y
  • > 4 kW 400 V/ 690 V; Δ/Y
  • Mediumtemperatuurbereik: -20 tot 120 °C
  • Max. werkdruk: 16, 25 of 30 bar
  • Beschermingsklasse: IP 55
  • Max. omgevingstemperatuur: -15 °C – +40 °C
  • Helix FIRST V 2 – 16: PN 16 met ovale flenzen, PN 25/PN 40 met ronde flenzen conform ISO 2531 en ISO 7005
  • Helix FIRSTV 22 – 52: PN 16 / PN 25 / PN 40 met ronde flenzen conform ISO 2531 en ISO 7005
Materialen
  • Waaiers, trappenhuis en leiraderen van roestvrij staal 1.4307 (AISI 304L)
  • Pomphuis van EN-GJL-250 (met cataforese coating)
  • As van roestvrij staal 1.4057 (AISI 304L)
  • Huls onder de mechanische afdichting 1.4404 (AISI 316L)
  • O-ring van EPDM
  • Mantelbuis van roestvrij staal 1.4301 (AISI 304)
Beschrijving/bouwtype
Pompen kunnen op aanvraag aan bepaalde omstandigheden worden aangepast (bijv. motorbeveiliging, AteX, groter omgevingstemperatuurbereik).
