Bestaand pomp - Circulatie

Merk Flygt, ITT, Lowara, Xylem
Productnaam TLCHB 25-10L
Bouwlengte 180 mm
Netaansluiting 1x230 V
Pomphuis draad/flens G 40 utv.

Vervangende pomp - Hoog Efficiënt Premium Smart Uitwisseltabel

Productnaam Stratos MAXO-Z 25/0,5-12
Artikelnummer 2164668
Bouwlengte 180 mm
Netaansluiting 1x230 V
Pomphuis draad/flens G 40 utv.
Nominaal vermogen 0,11-1,40 A
Nominaal vermogen P2 0,283 kW
Medium temperatuur range 0 - +80 °C

Notitie

Past zonder aanpassing van de leiding.
Vervangende pomp heeft een hogere capaciteit.

Productinformatie
Stratos MAXO-Z 25/0,5-12

Stratos MAXO-Z 25/0,5-12
Artikelnummer: 2164668
Bijzonderheden/productvoordelen
  • Energiebesparing door hogere systeemefficiëntie met de Q-Limit functie (debietbegrenzing)
  • Geoptimaliseerd display voor betere leesbaarheid en bediening
  • Plaatsbesparende montage door compacte constructie en situatie-onafhankelijk LC-display.
  • Modulair concept voor verbinding met alle gangbare bussystemen (bijv. Modbus, BACnet, CAN, LON, PLR)
  • Corrosiebestendig pomphuis van brons voor installaties met mogelijke zuurstoftoevoer
  • Beproefde kwaliteit en betrouwbaarheid
Bouwtype
Natlopercirculatiepomp met draad-of flensaansluiting, EC-motor en automatische vermogensaanpassing

Toepassing
Tapwatercirculatiesystemen in alle uitvoeringen, warmwaterverwarmingen in alle systemen, klimaatinstallaties, gesloten koelcircuits, industriële circulatie-installaties

Uitrusting/werking
Bedrijfssituaties
  • Regelbedrijf (n=constant)
  • Δp-c voor constante verschildruk
  • Δp-v voor variabele verschildruk
  • Δp-T voor temperatuurgestuurde verschildruk (via IR-stick, IR-monitor, Modbus, BACnet, LON of CAN programmeerbaar)
  • Q-Limit voor de begrenzing van het maximale debiet (instelling alleen via IR-stick)
Handbedieningsfuncties
  • Instelling van de bedrijfssituatie
  • Instelling verschildruksetpoint
  • Instelling automatische verlaging
  • Instelling pomp AAN/UIT
  • Instelling van het toerental (stuurbedrijf)
Automatische functies
  • Traploze vermogensaanpassing afhankelijk van de bedrijfssituatie
  • Automatische verlaging
  • Deblokkeerfunctie
  • Softstart
  • Volledige motorbeveiliging met geïntegreerde uitschakelelektronica
Externe besturingsfuncties
  • Besturingsingang "voorrang uit" (met IF-modules Stratos mogelijk)
  • Besturingsingang "voorrang min" (met IF-modules Stratos mogelijk)
  • Besturingsingang "analoog in 0 - 10 V" (toerentalafstandsbediening) (met IF-modules Stratos mogelijk)
  • Besturingsingang "analoog in 0 - 10 V" (setpointafstandsbediening) (met IF-modules Stratos mogelijk)
Meldings- en weergavefuncties
  • Verzamelstoringsmelding (potentiaalvrij verbreekcontact)
  • Enkelbedrijfsmelding (potentiaalvrij maakcontact) (met IF-modules Stratos mogelijk)
  • Storingsindicatielamp
  • LC-display voor de weergave van pompgegevens en foutcodes
Gegevensuitwisseling
  • Infrarood-interface voor draadloze gegevensuitwisseling met IR-stick/IR-monitor
  • Seriële digitale interface Modbus RTU voor aansluiting op een gebouwbeheersysteem via BUS-systeem RS485 (mogelijk met IF-modules Stratos)
  • Seriële digitale interface BACnet MS/TP Slave voor aansluiting op een gebouwbeheersysteem via BUS-systeem RS485 (mogelijk met IF-modules Stratos)
  • Seriële digitale interface CAN voor aansluiting op een gebouwbeheersysteem via BUS-systeem CAN (mogelijk met IF-modules Stratos)
  • Seriële digitale interface LON voor de aansluiting op een LONWorks-netwerk (mogelijk met IF-modules Stratos)
  • Seriële digitale interface PLR voor de aansluiting op gebouwbeheersysteem via Wilo-interfaceconverter of firmaspecifieke koppelmodules (mogelijk met IF-modules Stratos)
Dubbelpompmanagement (dubbelpomp resp. 2 x enkelpomp)
  • Hoofd-/reservebedrijf (automatische storingsomschakeling/ tijdafhankelijke pompwissel): verschillende combinaties met IF-modules Stratos (toebehoren) mogelijk
  • Parallel bedrijf (rendementsgeoptimaliseerde pieklastbij- en uitschakeling): verschillende combinaties met IF-modules Stratos (toebehoren) mogelijk
Uitrusting
  • Steeksleutelaanzet aan het pomphuis (bij pompen met schroefdraadkoppeling met P2≤100 W)
  • Bij flenspompen: Flensuitvoeringen
    • Standaarduitvoering voor pompen DN 40 tot DN 65: combiflens PN 6/10 (flens PN 16 conform EN 1092-2) voor tegenflenzen PN 6 en PN 16
    • Speciale uitvoering voor pompen DN 40 tot DN 65: Flens PN 16 (conform EN 1092-2) voor tegenflens PN 16
  • Aansluiting voor optionele uitbreiding met Wilo-IF-modules
  • Seriematige warmte-isolatie
Leveringsomvang
  • Pomp
  • Incl. warmte-isolatie
  • Incl. afdichtingen bij draadaansluiting (los)
  • Incl. carrosserieringen voor flenzen (bij nominale aansluitdiameters DN 40 - DN 65)
  • Incl. inbouw- en bedieningsvoorschriften
Technische gegevens
  • Toegestaan temperatuurbereik
  • Drinkwater tot 3,57 mmol/l (20 °dH): 0 °C tot +80 °C
  • Verwarmingswater: -10 °C tot +110 °C
  • Netaansluiting 1~230 V, 50/60 Hz
  • Beschermingsklasse IP X4D
  • Draadaansluiting resp. flensaansluiting (afhankelijk van het type) Rp 1 tot DN 65
  • Max. bedrijfsdruk standaarduitvoering: 6/10 bar (speciale uitvoering: 16 bar)
Materialen
  • Pomphuis van brons (types 30/1--12 en 40/1--8 ook gietijzer)
  • Waaier: Kunststof
  • As: Roestvrij staal
  • Lager: Kool, met kunsthars geïmpregneerd
Beschrijving/bouwtype
  • Natloper-circulatiepomp met EC-motor en automatische vermogensaanpassing
  • Rode-knop-technologie en grafisch display
  • Motorbeveiliging met uitschakelelektronica
  • Steekverbinding voor de functie-uitbreiding met optionele IF-module voor de gebouwautomatisering (GA)
  • Waaier met driedimensionaal gekromde schoepen en kunststof spleetbus van CFK
CONNECTOR Stratos MAXO
Artikelnummer: 2194141
PT 1000 AA Sensor f.heating circulation 3m
Artikelnummer: 2193422
Pipe surface contact sensor Pt 1000 B
Artikelnummer: 2193421
Immersion well G 1/2", 45mm
Artikelnummer: 2193423
CIF-Module BACnet
Artikelnummer: 2190367
CIF-Module CAN
Artikelnummer: 2190369
CIF-Module LON
Artikelnummer: 2190370
CIF-Module Modbus
Artikelnummer: 2190368
Smart Gateway
Artikelnummer: 2197100
Difference pressure sensor 10 m
Artikelnummer: 2136554

Vervangende pomp - Hoog Efficiënt Standaard Uitwisseltabel

Productnaam Yonos MAXO-Z 25/0,5-10
Artikelnummer 2175539
Bouwlengte 180 mm
Netaansluiting 1x230 V
Pomphuis draad/flens G 40 utv.
Nominaal vermogen 0,08-1,30 A
Nominaal vermogen P2 0,14 kW
Medium temperatuur range 0 - +80 °C

Notitie

Past zonder aanpassing van de leiding.

Productinformatie

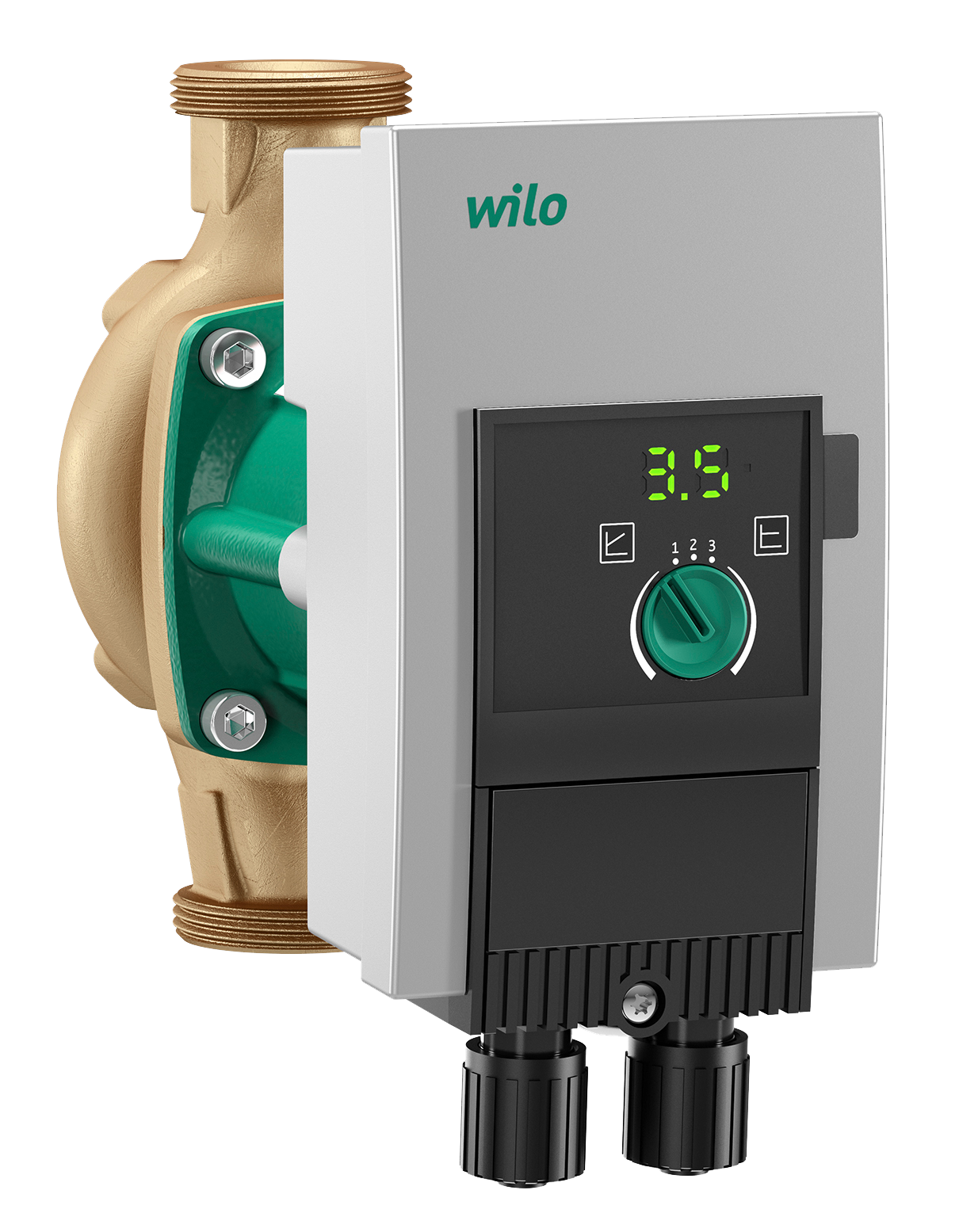

Yonos MAXO-Z 25/0,5-10

Yonos MAXO-Z 25/0,5-10
Artikelnummer: 2175539
Bijzonderheden/productvoordelen
  • Energiebesparend door hoogefficiënte hydraulica en synchroonmotor
  • Volledige transparantie van de opvoerhoogte, het toerentalniveau en mogelijke fouten dankzij LED-display
  • Eenvoudige instelling via drie toerentalniveaus bij het vervangen van een ongeregelde standaardpomp
  • Vereenvoudigde elektrische aansluiting dankzij Wilo-stekker
  • Garantie van de beschikbaarheid van de installatie door verzamelstoringsmelding
  • Compacte constructie en beproefde gebruiksvriendelijkheid
Beschrijving
De Wilo-Yonos MAXO-Z is een efficiënte circulatiepomp om tapwater op een meer hygiënische wijze beschikbaar te stellen in commerciële bouw. Dankzij het led-display biedt de pomp volledige transparantie met betrekking tot opvoerhoogtes, toerentalniveaus en eventuele storingen. De compacte constructie en de Wilo-stekker voor de elektrische aansluiting maken de installatie eenvoudiger. De pomp is eenvoudig te bedienen met de groene knop.

Bouwtype
Natloper-circulatiepompen met draad- of flensaansluiting, EC-motor met automatische vermogensaanpassing

Toepassing
Tapwaterciculatiesystemen in industrie en gebouwentechniek.

Uitrusting/werking
Bedrijfssituaties
  • Δp-c voor constante verschildruk
  • Δp-v voor variabele verschildruk
  • n = constant (3 toerentalniveaus)
Handbedieningsfuncties
  • Instelling van de bedrijfssituatie
  • Instelling van het pompvermogen (opvoerhoogte)
  • Instelling van de toerentalniveaus
Automatische functies
  • Traploze vermogensaanpassing afhankelijk van de bedrijfssituatie
  • Deblokkeerfunctie
  • Softstart
  • Geïntegreerde volledige motorbeveiliging
Meldings- en weergavefuncties
  • Verzamelstoringsmelding (potentiaalvrij verbreekcontact)
  • storingsindicatielamp
  • Led-segmentindicatie voor de weergave van opvoerhoogte en foutcodes
  • Weergave van het ingestelde toerentalniveau (C1, C2 of C3)
Uitrusting
  • Steeksleutelaanzet aan het pomphuis (bij pompen met schroefdraadkoppeling)
  • Elektro-snelaansluitkabel met Wilo-stekker. Voor het aansluiten van de net- en SSM-leiding, met geïntegreerde trekontlasting
  • Bij flenspompen: Flensuitvoeringen
  • Standaarduitvoering voor pompen DN 40 tot DN 65: Combiflens PN 6/10 voor tegenflens PN 6 en PN 10
Leveringsomvang
  • Pomp
  • Incl. afdichtingen bij draadaansluiting
  • Incl. onderlegschijven voor flensschroeven (bij nominale aansluitdiameters DN 40 - DN 65)
  • Incl. inbouw- en bedieningsvoorschriften
Technische gegevens
  • Toegestaan temperatuurbereik drinkwater tot 3,57 mmol/l (20 °dH): 0 °C tot +80 °C
  • Netaansluiting 1~230 V, 50/60 Hz
  • Beschermingsklasse IPX4D
  • Draadaansluiting resp. flensaansluiting (afhankelijk van het type) Rp 1 tot DN 65
  • Max. werkdruk, standaarduitvoering: 6/10 bar of 6 bar (speciale uitvoering: 10 bar)
Materialen
  • Pomphuis van brons
  • As: Roestvrij staal
  • Lager: kool, met kunsthars geïmpregneerd
  • Waaier: Kunststof
Connect-Module Yonos MAXO
Artikelnummer: 2210108
