Bestaand pomp - Circulatie

Merk Flygt, ITT, Lowara, Xylem
Productnaam FTE 40-100-M
Bouwlengte 250 mm
Netaansluiting 1x230 V
Pomphuis draad/flens DN 40 PN6/10

Vervangende pomp - Hoog Efficiënt Premium Smart Uitwisseltabel

Productnaam Stratos MAXO-D 40/0,5-12
Artikelnummer 2164650
EEI ≤ 0,17
Bouwlengte 250 mm
Netaansluiting 1x230 V
Pomphuis draad/flens DN 40 PN6/10
Nominaal vermogen 0,20-2,20 A
Nominaal vermogen P2 0,453 kW
Medium temperatuur range -10 - +110 °C

Notitie

Past zonder verdere actie.

Productinformatie

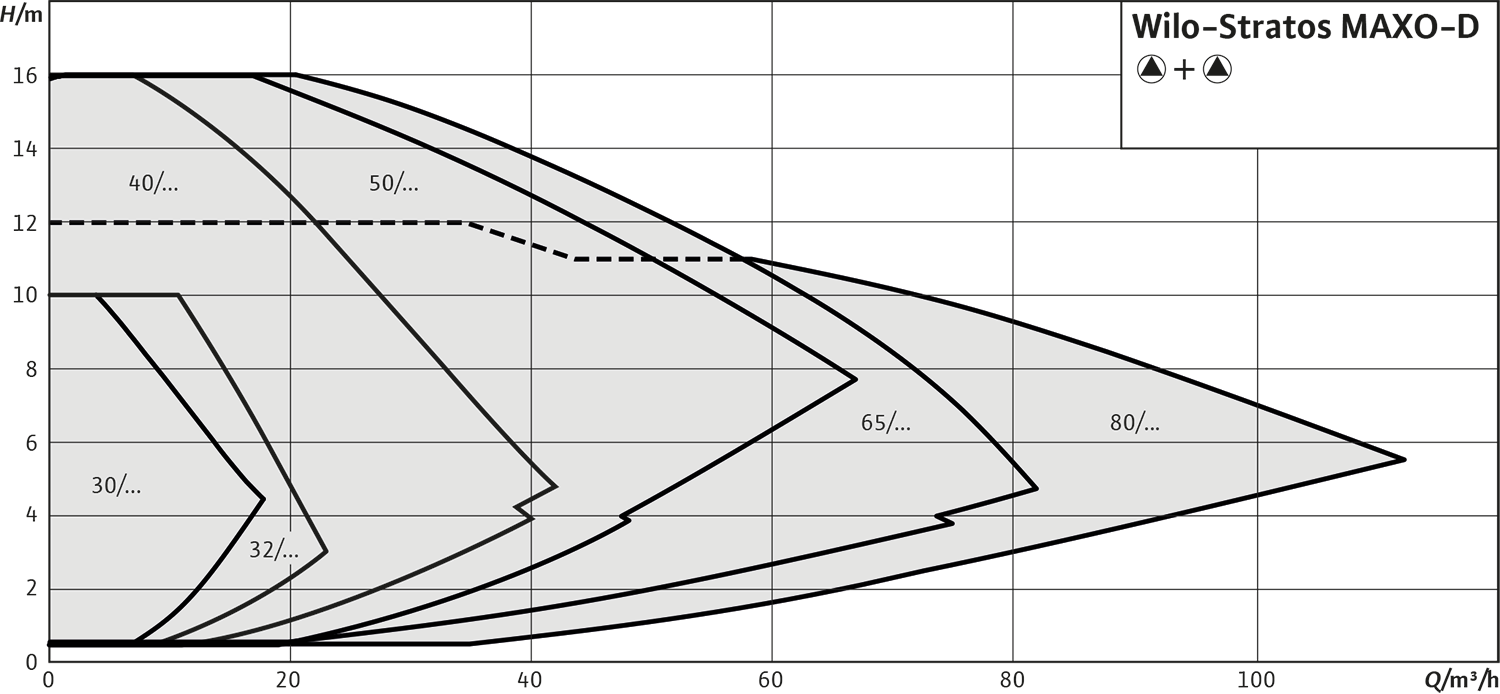

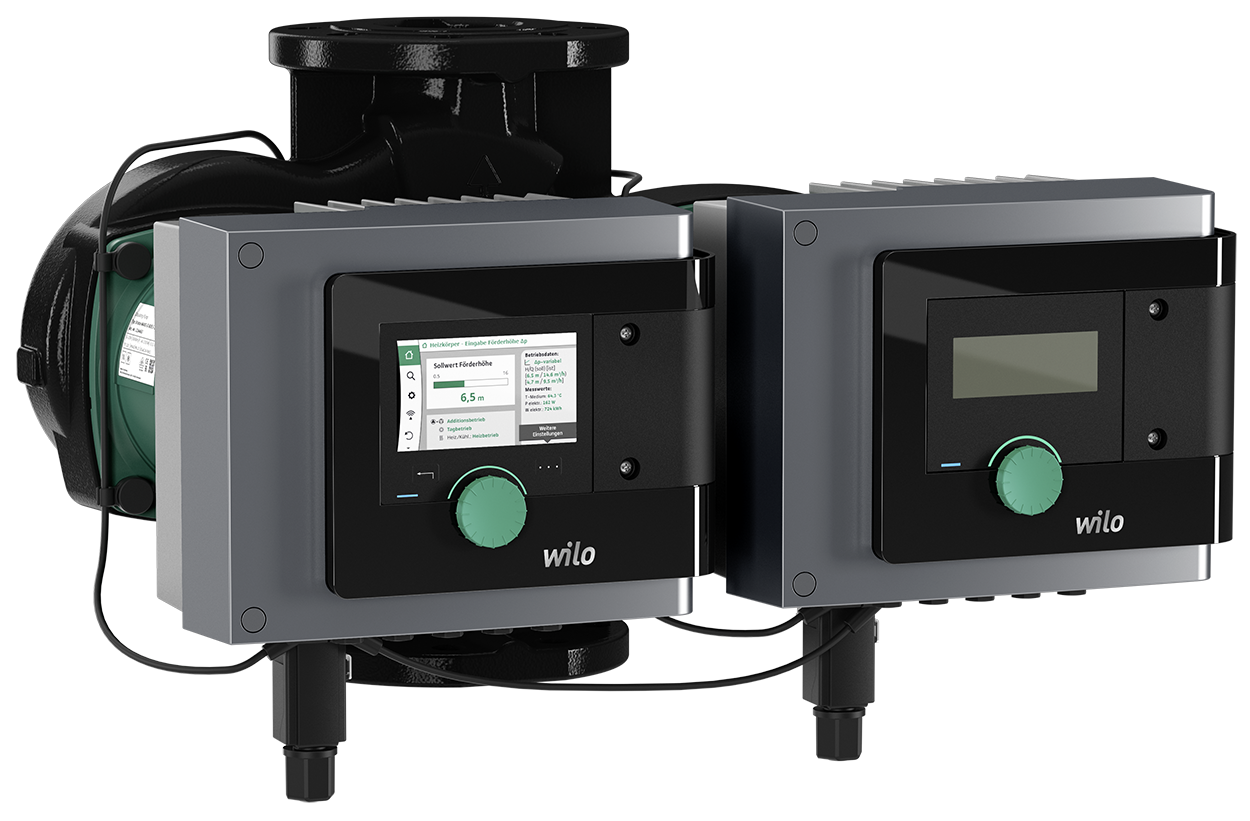

Stratos MAXO-D 40/0,5-12

Stratos MAXO-D 40/0,5-12
Artikelnummer: 2164650
Bijzonderheden/productvoordelen
  • Energiebesparing door hogere systeemefficiëntie met de Q-Limit functie (debietbegrenzing)
  • Verbeterde energie-efficiëntie-index EEI ≤ 0,23 bij alle dubbelpompen.
  • Geoptimaliseerd display voor betere leesbaarheid en bediening
  • Plaatsbesparende montage door compacte constructie en situatie-onafhankelijk LC-display.
  • Modulair concept voor verbinding met alle gangbare bussystemen (bijv. Modbus, BACnet, CAN, LON, PLR)
  • Dubbelpompmanagement door achteraf aan te brengen IF-modules
  • Beproefde kwaliteit en betrouwbaarheid
Bouwtype
Natlopercirculatiedubbelpomp met flensaansluiting, EC-motor met automatische vermogensaanpassing

Toepassing

Warmwaterverwarmingen van alle systemen, klimaatinstallaties, gesloten koelkringlopen, industriële circulatie-installaties

Uitrusting/werking

Bedrijfssituaties
  • Regelbedrijf (n=constant)
  • Δp-c voor constante verschildruk
  • Δp-v voor variabele verschildruk
  • Δp-T voor temperatuurgestuurde verschildruk (via IR-stick, IR-monitor, Modbus, BACnet, LON of CAN programmeerbaar)
  • Q-Limit voor de begrenzing van het maximale debiet (instelling alleen via IR-stick)
Handbedieningsfuncties
  • Instelling van de bedrijfssituatie
  • Instelling verschildruksetpoint
  • Instelling automatische verlaging
  • Instelling pomp AAN/UIT
  • Instelling van het toerental (handmatig regelbedrijf)
Automatische functies
  • Traploze vermogensaanpassing afhankelijk van de bedrijfssituatie
  • Automatische verlaging
  • Deblokkeerfunctie
  • Softstart
  • Volledige motorbeveiliging met geïntegreerde uitschakelelektronica
Externe besturingsfuncties
  • Besturingsingang "voorrang uit" (met IF-modules Stratos mogelijk)
  • Besturingsingang "voorrang min" (met IF-modules Stratos mogelijk)
  • Besturingsingang "analoog in 0 - 10 V" (toerentalafstandsbediening) (met IF-modules Stratos mogelijk)
  • Besturingsingang "analoog in 0 - 10 V" (setpointafstandsbediening) (met IF-modules Stratos mogelijk)
Meldings- en weergavefuncties
  • Enkel-/verzamelstoringsmelding (potentiaalvrij verbreekcontact) (met de IR-stick/IR-monitor programmeerbaar)
  • Verzamelstoringsmelding (potentiaalvrij verbreekcontact)
  • Enkelbedrijfsmelding (potentiaalvrij maakcontact) (met IF-modules Stratos mogelijk)
  • Storingsindicatielamp
  • LC-display voor de weergave van pompgegevens en foutcodes
Gegevensuitwisseling
  • Infrarood-interface voor draadloze gegevensuitwisseling met IR-stick/IR-monitor
  • Seriële digitale interface Modbus RTU voor aansluiting op een gebouwbeheersysteem via BUS-systeem RS485 (mogelijk met IF-modules Stratos)
  • Seriële digitale interface BACnet MS/TP Slave voor aansluiting op een gebouwbeheersysteem via BUS-systeem RS485 (mogelijk met IF-modules Stratos)
  • Seriële digitale interface CAN voor aansluiting op een gebouwbeheersysteem via BUS-systeem CAN (mogelijk met IF-modules Stratos)
  • Seriële digitale interface LON voor de aansluiting op een LONWorks-netwerk (met IF-modules Stratos mogelijk)
  • Seriële digitale interface PLR voor de aansluiting op gebouwbeheersysteem via Wilo-interfaceconverter of firmaspecifieke koppelmodules (met IF-modules Stratos mogelijk)
Dubbelpompmanagement (dubbelpomp resp. 2 x enkelpomp)
  • Hoofd-/reservebedrijf (automatische storingsomschakeling/ tijdafhankelijke pompwissel): verschillende combinaties met IF-modules Stratos (toebehoren) mogelijk
  • Parallel bedrijf (rendementsgeoptimaliseerde pieklastbij- en uitschakeling): verschillende combinaties met IF-modules Stratos (toebehoren) mogelijk
Uitrusting
  • Flensuitvoeringen:
    • Standaarduitvoering voor pompen DN 32 tot DN 65: Combiflens PN 6/10 (flens PN 16 conform EN 1092-2) voor tegenflenzen PN 6 en PN 16
    • Standaarduitvoering voor pompen DN 80: flens PN 6 (gedimensioneerd PN 16 conform EN 1092-2) voor tegenflens PN 6.
    • Speciale uitvoering voor pompen DN 32 tot DN 80: Flens PN 16 (conform EN 1092-2) voor tegenflens PN 16,
  • Omschakelklep in pomphuis
  • Steekplaats voor optionele uitbreiding met Wilo-IF-modules
Leveringsomvang
  • Pomp
  • Incl. carrosserieringen voor flenzen (bij nominale aansluitdiameters DN 32 - DN 65)
  • Incl. inbouw- en bedieningsvoorschriften
Technische gegevens
  • Toegestaan temperatuurbereik -10 °C tot +110 °C
  • Netaansluiting 1~230 V, 50/60 Hz
  • Beschermingsklasse IP X4D
  • Flensaansluiting DN 32 tot DN 80
  • Max. bedrijfsdruk standaarduitvoering: 6/10 bar resp. 6 bar (speciale uitvoering: 10 bar of 16 bar)
Materialen
  • Pomphuis: Gietijzer
  • As: Roestvrij staal
  • Lager: Kool, met metaal geïmpregneerd
  • Waaier: Kunststof
Beschrijving/bouwtype
  • Dubbele natloper-circulatiepomp met EC-motor en geïntegreerde automatische vermogensaanpassing
  • Rode-knop-technologie en grafisch display
  • Motorbeveiliging met uitschakelelektronica
  • Steekverbinding voor de functieuitbreiding met optionele IF-module voor het gebouwbeheersysteem (GBS)
  • Waaier met driedimensionaal gekromde schoepen en kunststof spleetbus van CFK

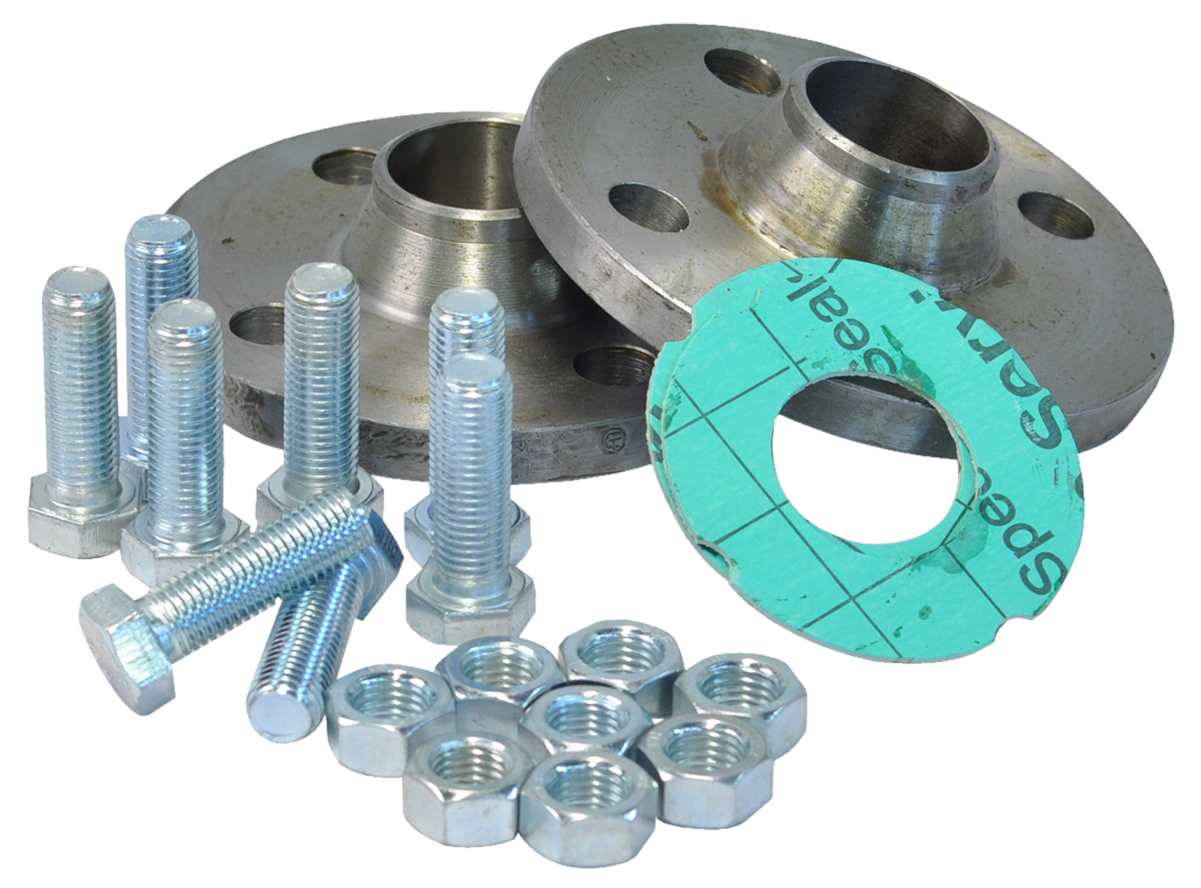

Tegenflenskit DN 40, PN 10
Artikelnummer: 2105579

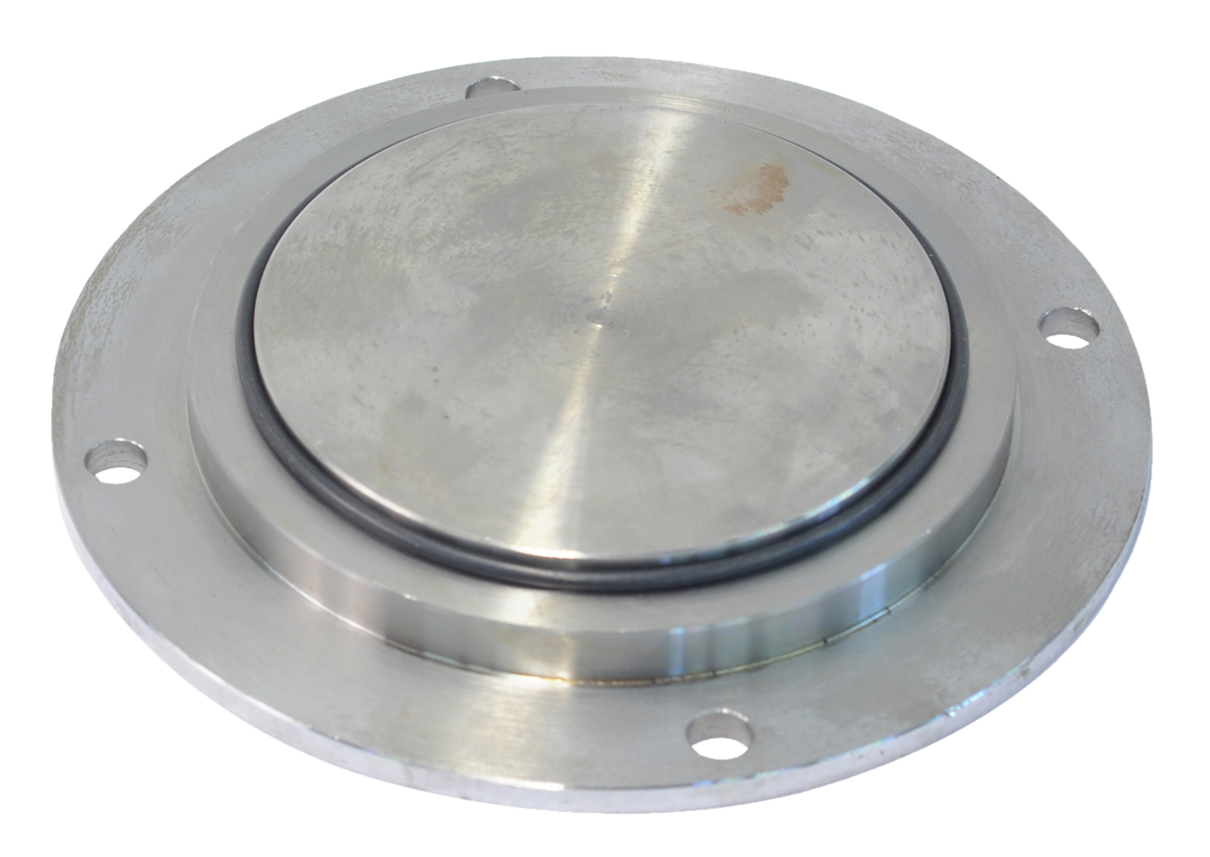

Blindflens grootte 43 montageset
Artikelnummer: 2049992
CONNECTOR Stratos MAXO
Artikelnummer: 2194141

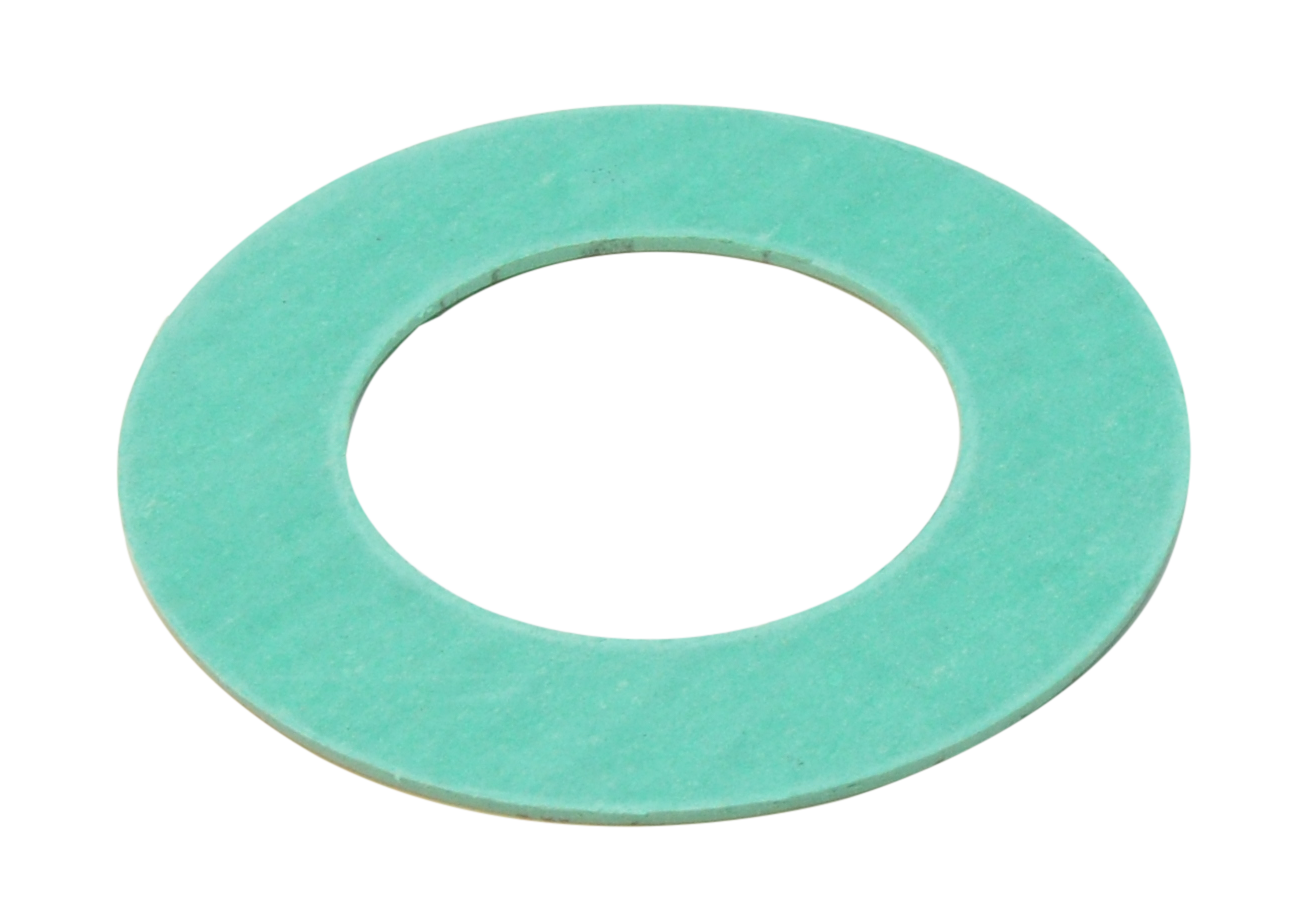

Flange gasket DN 40 PN6/10
Artikelnummer: 2150949
PT 1000 AA Sensor f.heating circulation 3m
Artikelnummer: 2193422
Pipe surface contact sensor Pt 1000 B
Artikelnummer: 2193421
Immersion well G 1/2", 100mm
Artikelnummer: 2193424
Immersion well G 1/2", 45mm
Artikelnummer: 2193423
CIF-Module BACnet
Artikelnummer: 2190367
CIF-Module CAN
Artikelnummer: 2190369
CIF-Module LON
Artikelnummer: 2190370
CIF-Module Modbus
Artikelnummer: 2190368
Smart Gateway
Artikelnummer: 2197100
Difference pressure sensor 10 m
Artikelnummer: 2136554

Vervangende pomp - Hoog Efficiënt Standaard Uitwisseltabel

Productnaam Yonos MAXO-D 40/0,5-12
Artikelnummer 2120665
EEI ≤ 0,23
Bouwlengte 250 mm
Netaansluiting 1x230 V
Pomphuis draad/flens DN 40 PN6/10
Medium temperatuur range -20 - +110 °C

Notitie

Past zonder verdere actie.

Productinformatie

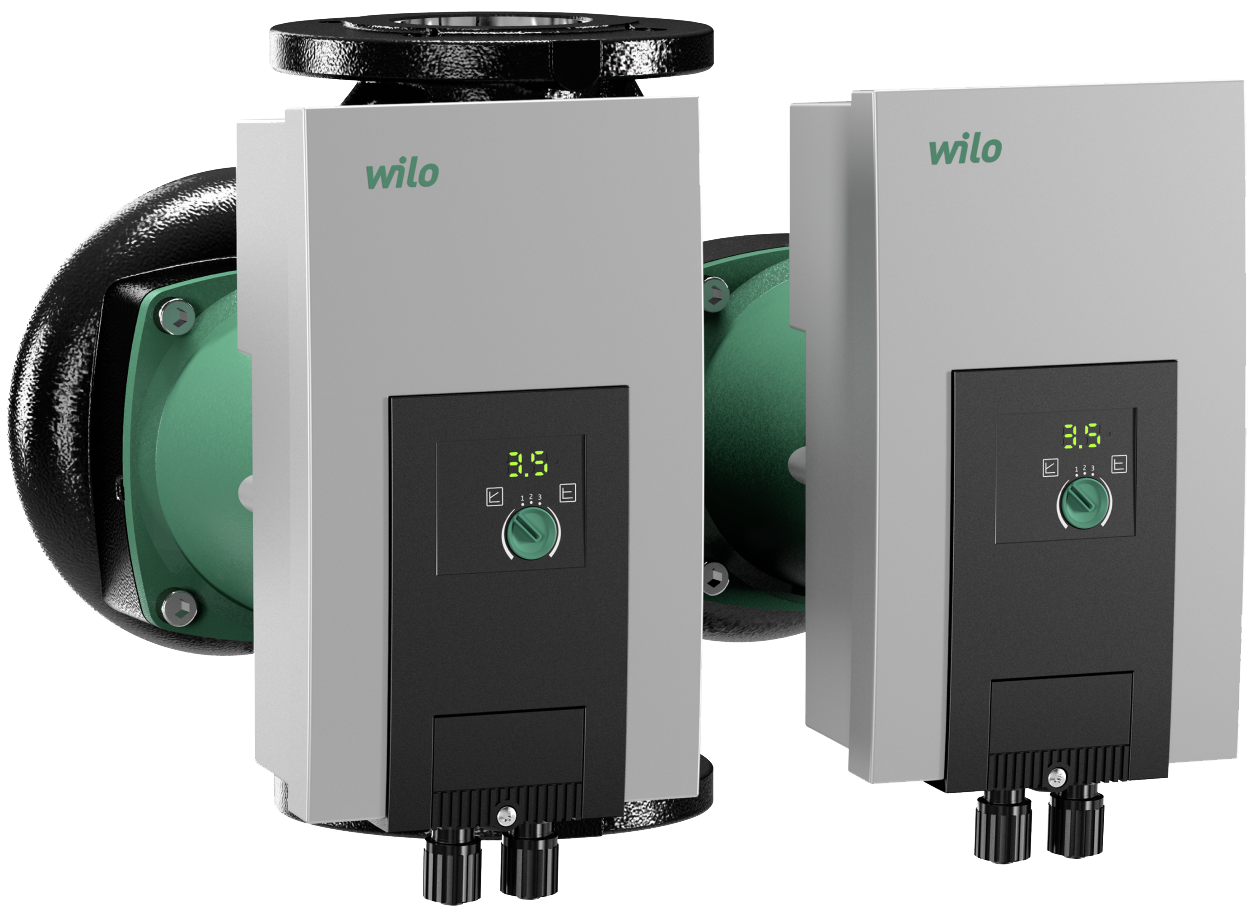

Yonos MAXO-D 40/0,5-12

Yonos MAXO-D 40/0,5-12
Artikelnummer: 2120665
Bijzonderheden/productvoordelen
  • Ledweergave biedt volledige transparantie over gewenste opvoerhoogte, toerentalniveau en mogelijke fouten
  • Eenvoudige instelling via drie toerentalniveaus bij het vervangen van een ongeregelde standaardpomp
  • Vereenvoudigde elektrische aansluiting door Wilo-stekker
  • Garantie van de beschikbaarheid van de installatie door verzamelstoringsmelding
  • Compacte constructie en beproefde eenvoudige bediening
Bouwtype
Natloper-circulatiepomp met flensaansluiting, EC-motor met automatische vermogensaanpassing.

Toepassing
Warmwaterverwarmingen van alle systemen, klimaatinstallaties, gesloten koelcircuits, industriële circulatie-installaties

Uitrusting/werking
Bedrijfssituaties
  • Δp-c voor constante verschildruk
  • Δp-v voor variabele verschildruk
Handbedieningsfuncties
  • Instelling van de bedrijfssituatie
  • Instelling van het pompvermogen (opvoerhoogte)
Automatische functies
  • Traploze vermogensaanpassing afhankelijk van de bedrijfssituatie
  • Deblokkeerfunctie
  • Softstart
  • Geïntegreerde volledige motorbeveiliging
Meldings- en weergavefuncties
  • Verzamelstoringsmelding (potentiaalvrij verbreekcontact)
  • Storingsindicatielamp
  • Led-segmentindicatie voor de weergave van opvoerhoogte en foutcodes
Dubbelpompfunctie
  • Hoofd-/reservebedrijf: voor een automatische storingsomschakeling is een overeenkomstig schakeltoestel vereist; dit is niet inbegrepen.
  • Voorgeselecteerd regelingstype en gewenste opvoerhoogte moet bij beide pompen identiek zijn.
Uitrusting
  • Steeksleutelaanzet aan het pomphuis (bij pompen met schroefdraadkoppeling)
  • Elektro-snelaansluitkabel met Wilo-stekker. Voor het aansluiten van de net- en SSM-leiding, met geïntegreerde trekontlasting
  • Bij flenspompen: Flensuitvoeringen
  • Standaarduitvoering voor pompen DN 32 tot DN 65: Combiflens PN 6/10 (flens PN 16 conform EN 1092-2) voor tegenflenzen PN 6 en PN 16
  • Standaarduitvoering voor pompen DN 80 / DN 100: flens PN 6 (gedimensioneerd PN 16 conform EN 1092-2) voor tegenflens PN 6
Leveringsomvang
  • Pomp
  • Incl. onderlegschijven voor flensschroeven (bij nominale aansluitdiameters DN 32 - DN 65)
  • Incl. inbouw- en bedieningsvoorschriften
Technische gegevens
  • Toegestaan temperatuurbereik -20 °C tot +110 °C
  • Netaansluiting 1~230 V, 50/60 Hz
  • Beschermingsklasse IP X4D
  • Flensaansluiting DN 32 tot DN 80
  • Max. werkdruk, standaarduitvoering: 6/10 bar of 6 bar (speciale uitvoering: 10 bar)
Materialen
  • Pomphuis: Gietijzer met KTL-coating
  • As: Roestvrij staal
  • Lager: Kool, met metaal geïmpregneerd
  • Waaier: Kunststof
Tegenflenskit DN 40, PN 10
Artikelnummer: 2105579
Blindflens grootte 43 montageset
Artikelnummer: 2049992
Flange gasket DN 40 PN6/10
Artikelnummer: 2150949
Connect-Module Yonos MAXO
Artikelnummer: 2210108
