Bestaand pomp - Circulatie

Merk Flygt, ITT, Lowara, Xylem
Productnaam AT 1102-141 2,2 kW
Bouwlengte 450 mm
Netaansluiting 3x400 V
Pomphuis draad/flens DN 100 PN10

Vervangende pomp - Energiebesparend Uitwisseltabel

Productnaam DP-E 80/115-2,2/2
Artikelnummer 2158954
MEI ≥ 0,4
IE 4
Bouwlengte 360 mm
Netaansluiting 3x400 V
Pomphuis draad/flens DN 80 PN16
Nominaal vermogen 0,70-6,70 A
Nominaal vermogen P2 2,2 kW
Medium temperatuur range -20 - +120 °C

Notitie

Let op: aanpassing van de leiding.

Productinformatie

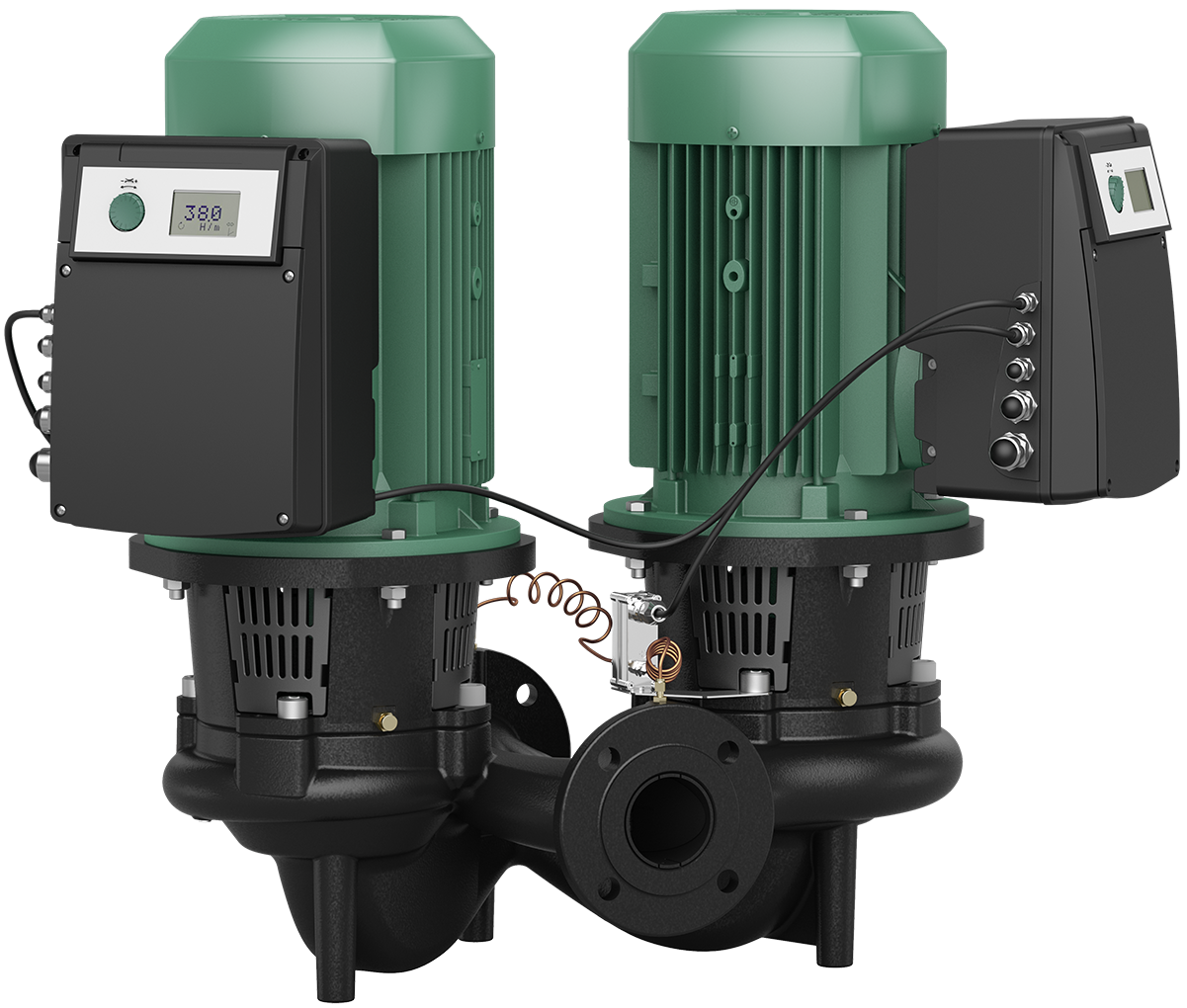

DP-E 80/115-2,2/2

DP-E 80/115-2,2/2
Artikelnummer: 2158954
Bijzonderheden/productvoordelen
  • Energiebesparing door geïntegreerde elektronische vermogensaanpassing
  • Optionele interfaces voor de buscommunicatie door aansluitbare IF-module
  • Eenvoudige bediening dankzij groene-knop-technologie en display
  • Geïntegreerd dubbelpompmanagement
  • Geïntegreerde volledige motorbeveiliging (KLF) met uitschakelelektronica
Bouwtype
Elektronisch geregelde droogloper-dubbelpomp van het inline-bouwtype met flensaansluiting en automatische vermogensaanpassing

Toepassing
Transport van verwarmingswater (volgens VDI 2035), koelwater en water-glycolmengsels zonder abrasieve stoffen in verwarmings-, koudwater- en koelwatersystemen.

Uitrusting/werking
Bedrijfssituaties
  • Δp-c voor constante verschildruk
  • Δp-v voor variabele verschildruk
  • PID-controle
  • Regelbedrijf (n=constant)
Handbedieningsniveau
  • Groene knop en display
Handbedieningsfuncties
  • Instelling verschildruksetpoint
  • Instelling van het toerental (handmatig regelbedrijf)
  • Instelling van de bedrijfssituatie
  • Instelling pomp AAN/UIT
  • Configuratie van alle bedrijfsparameters
  • Foutbevestiging

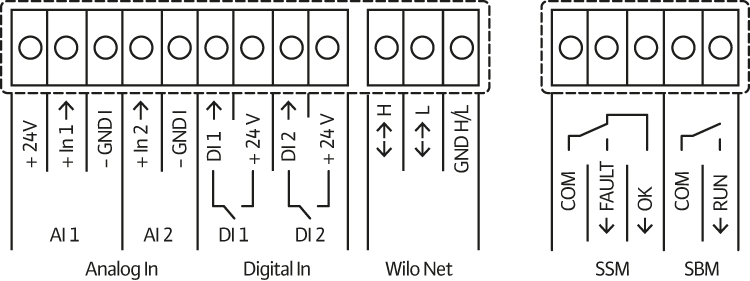

Externe besturingsfuncties
  • Besturingsingang "Voorrang Uit"
  • Besturingsingang "Externe pompwisseling" (enkel werkzaam bij dubbelpompbedrijf)
  • Analoge ingang 0–10 V, 0–20 mA voor regelbedrijf (DDC) en afstandsbediening gewenste waarde
  • Analoge ingang 2–10 V, 4–20 mA voor regelbedrijf (DDC) en afstandsbediening gewenste waarde
  • Analoge ingang 0–10 V voor melding van de actuele waarde van de druksensor
  • Analoge ingang 2–10 V, 0-20 mA, 4–20 mA voor melding van de actuele waarde van de druksensor
Meldings- en weergavefuncties
  • Verzamelstoringsmelding SSM
  • Verzamelbedrijfsmelding SBM
Gegevensuitwisseling
  • Infrarood-interface voor draadloze gegevensuitwisseling IR-monitor/IR-stick
  • Steekplaats voor Wilo IF-module (modbus, BACnet, CAN, PLR, LON) voor de aansluiting op het gebouwbeheersysteem
Veiligheidsfuncties
  • Volledige motorbeveiliging met geïntegreerde uitschakelelektronica
  • Toegangsblokkering
Dubbelpompmanagement (dubbelpomp resp. 2 x enkelpomp)
  • Hoofd-/reservebedrijf (automatische storingsomschakeling)
  • Hoofd-/reservebedrijf pompwisseling na 24 uur
  • Parallel bedrijf
  • Parallel bedrijf (rendementsgeoptimaliseerde pieklastin- en uitschakeling)
Leveringsomvang
  • Pomp
  • Inbouw- en bedieningsvoorschriften
Technische gegevens
  • Toegestaan temperatuurbereik -20 °C tot +120 °C
  • Netaansluiting
  • 3~400 V ±10 %, 50 Hz
  • 3~380 V -5 % +10 %, 60 Hz
  • Beschermingsklasse IP 55
  • Nominale diameter DN 32 tot DN 80
  • Max. werkdruk 10 bar (speciale uitvoering: 16 bar)
Materialen
  • Pomphuis en lantaarn EN-GJL-250
  • Waaier: PPO-GF30
  • As: 1.4021
  • Mechanische afdichting: AQEGG; andere mechanische afdichtingen op aanvraag
Beschrijving/bouwtype
Eéntraps lagedruk-dubbelpomp van het bouwtype inline met
  • Omschakelklep
  • Mechanische afdichting
  • Flensaansluiting
  • Aandrijving met geïntegreerde elektronische toerentalregeling
Tegenflenskit DN 80, PN 10
Artikelnummer: 2105585

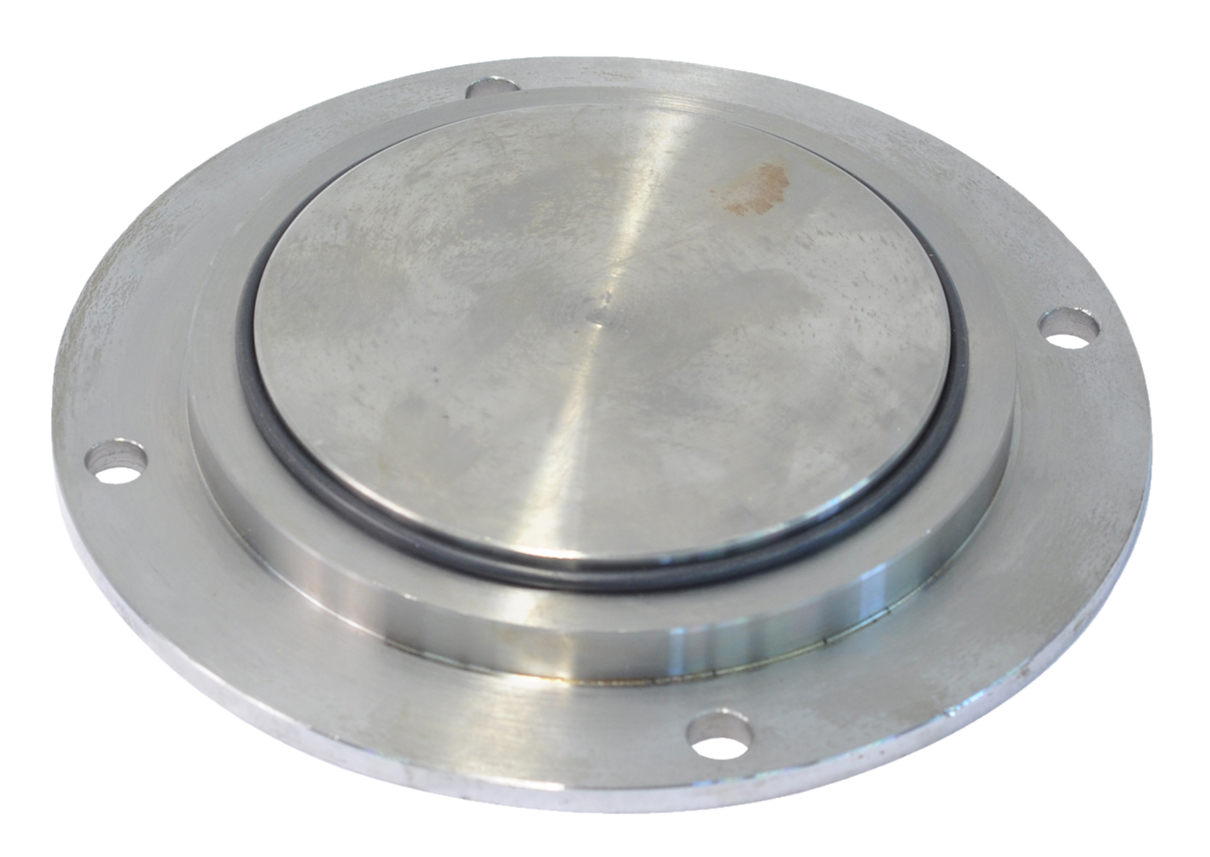

Blindflens grootte 52 montageset
Artikelnummer: 2007497
Flange gasket DN 80 PN6/10
Artikelnummer: 2175880

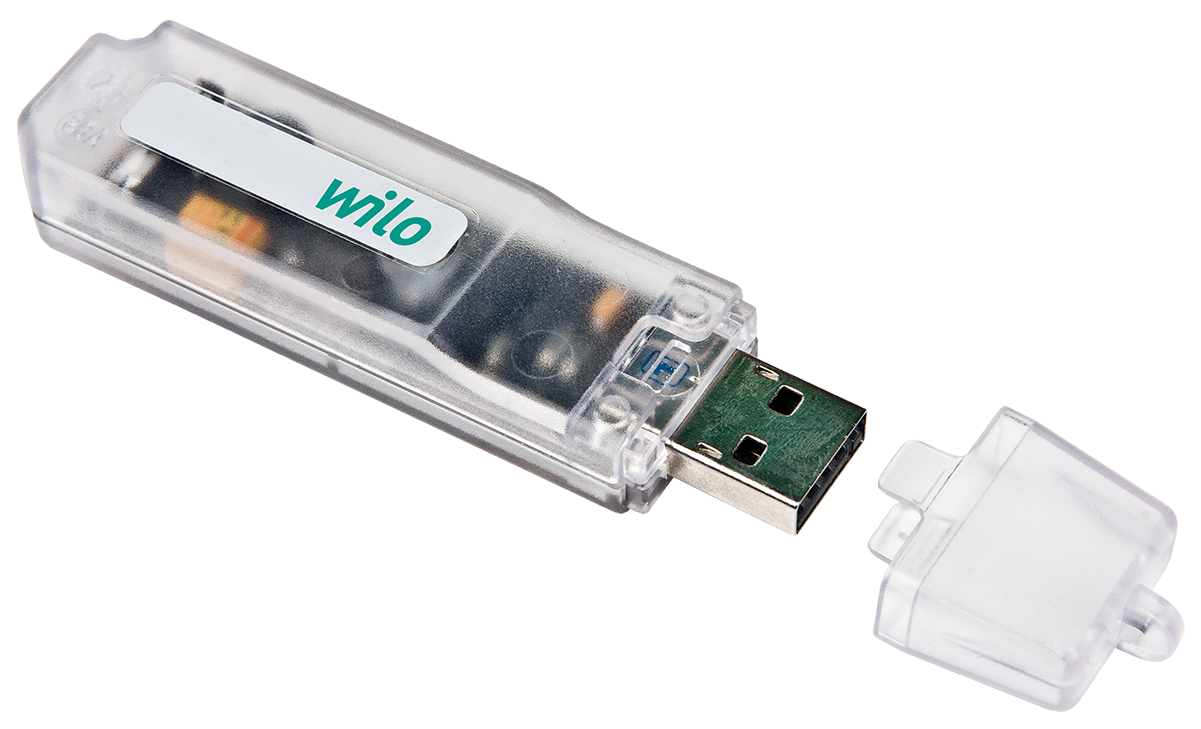

IR-Stick WILO Set
Artikelnummer: 2109467

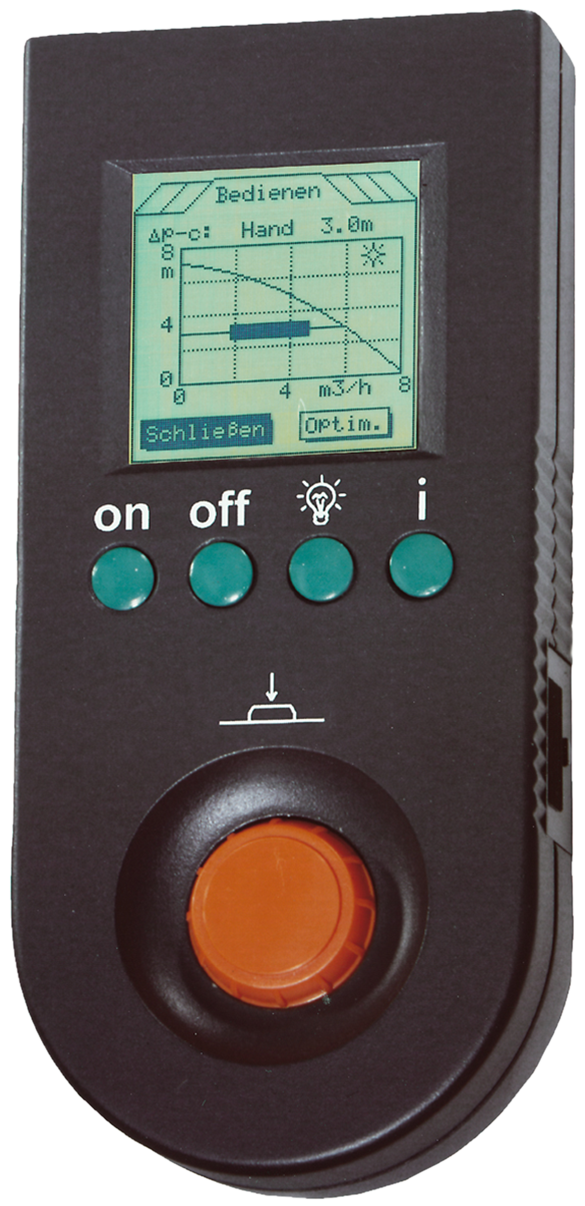

IR-MONITOR (D,NL,GB,F)
Artikelnummer: 2017390
IF-Module BACnet
Artikelnummer: 2097811
IF-Module CAN
Artikelnummer: 2085044

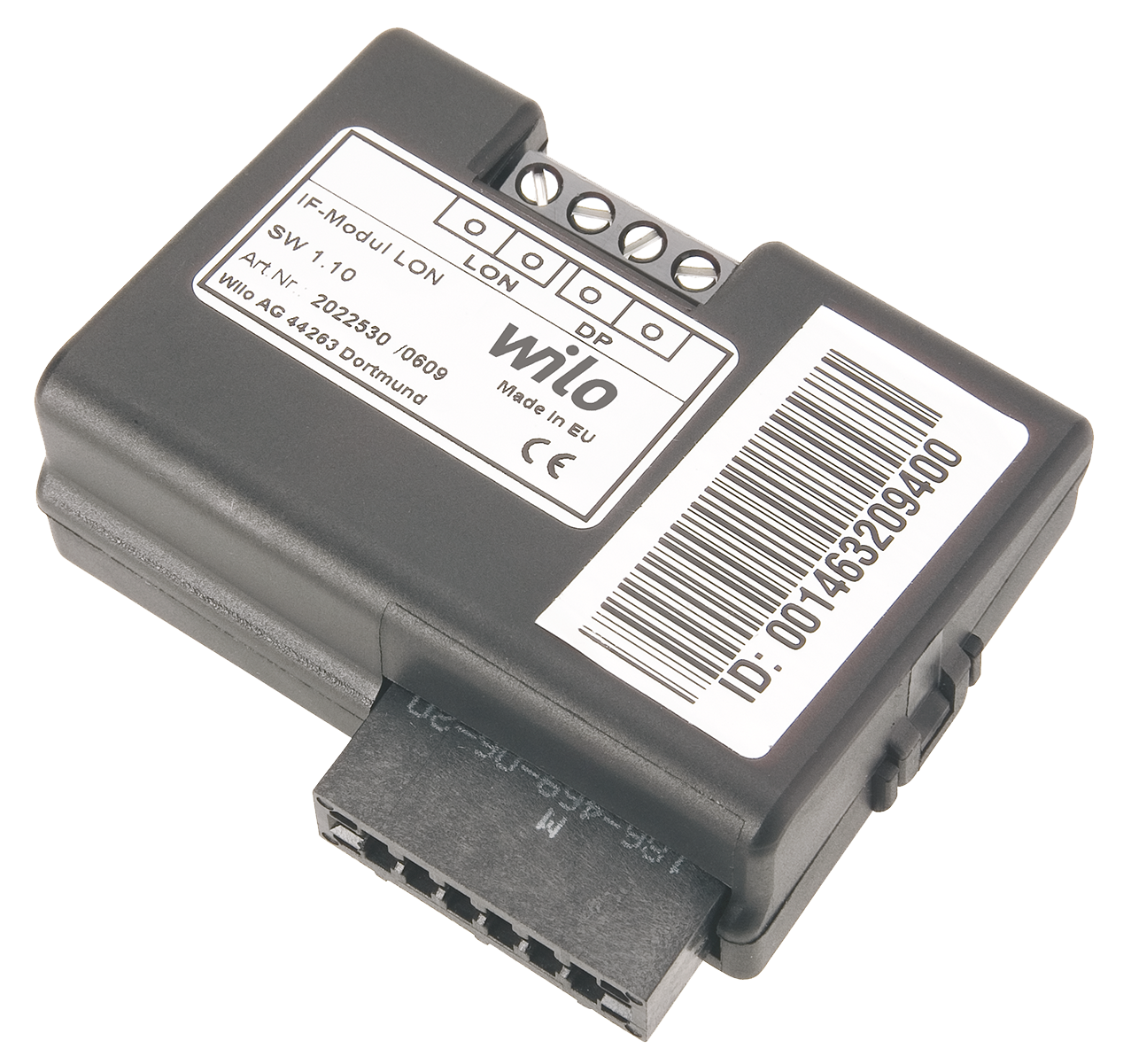

IF-Module LON
Artikelnummer: 2022530
IF-Module Modbus
Artikelnummer: 2097809
