Bestaand pomp - Circulatie

Merk Flygt, ITT, Lowara, Xylem
Productnaam AL 1126-364
Bouwlengte 700 mm
Netaansluiting 3x400 V
Pomphuis draad/flens DN 125 PN10

Vervangende pomp - Hoog Efficiënt Premium Uitwisseltabel

Productnaam Stratos GIGA 100/1-13/2,3
Artikelnummer 2170135
MEI ≥ 0,7
IE 5
Bouwlengte 450 mm
Netaansluiting 3x400 V
Pomphuis draad/flens DN 100 PN16
Nominaal vermogen 4,7 A
Nominaal vermogen P2 2,3 kW
Medium temperatuur range -20 - +140 °C

Notitie

Let op: aanpassing van de leiding.

Productinformatie

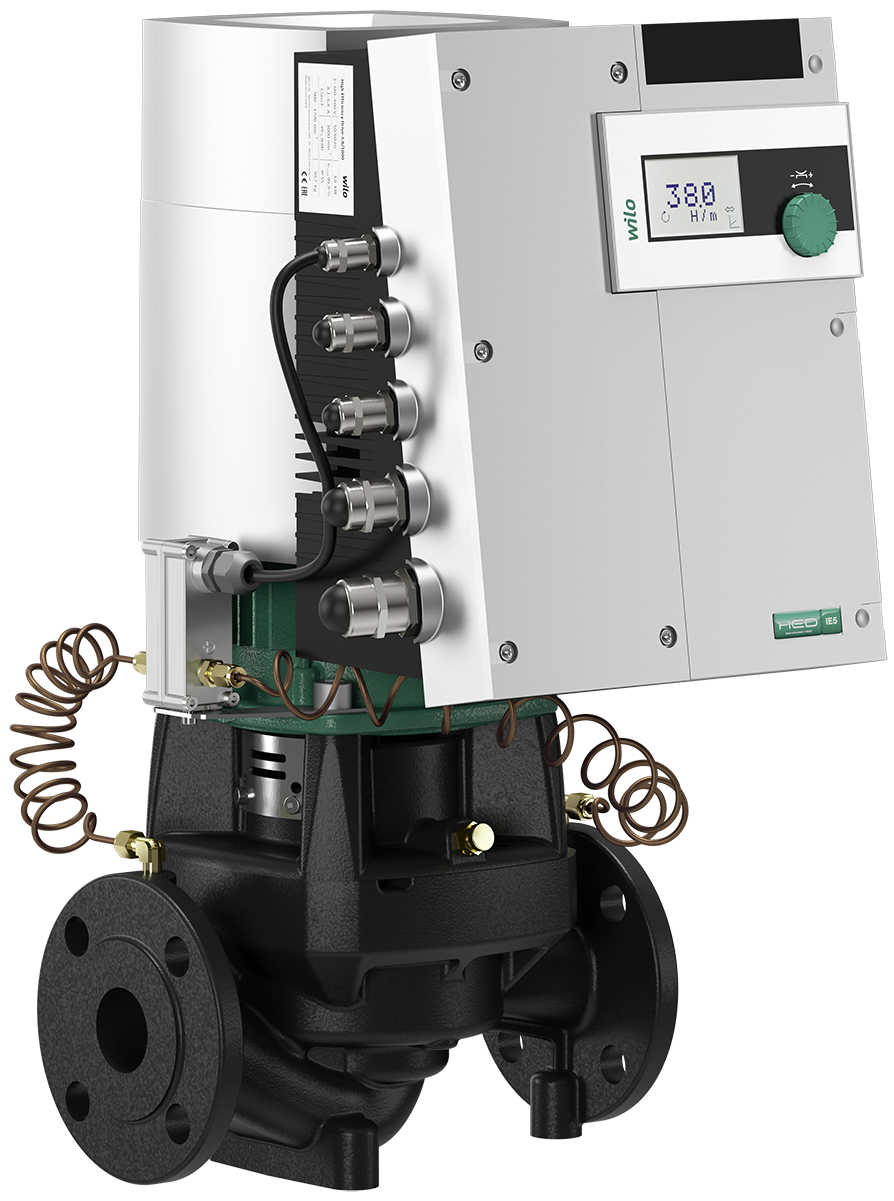

Stratos GIGA 100/1-13/2,3

Stratos GIGA 100/1-13/2,3
Artikelnummer: 2170135
Bijzonderheden/productvoordelen
  • Innovatieve hoogrendementpomp voor het hoogste totaalrendement
  • Hoogefficiënte EC-motor met energie-efficiëntieklasse IE5 conform IEC 60034-30-2
  • Optionele interfaces voor aansluiting op het gebouwbeheersysteem door IF-insteekmodules
Beschrijving
De Wilo-Stratos GIGA is de ideale hoogrendementpomp voor verwarmings-, klimaatbeheersings- en koelingstoepassingen in gebouwen waar grote hoeveelheden water via grote opvoerhoogtes moeten worden getransporteerd.

Bouwtype

Hoogefficiënte inline-pomp met EC-motor en elektronische vermogensaanpassing in drooglopermodel. Uitvoering als ééntraps lagedrukcentrifugaalpomp met flensaansluiting en mechanische afdichting.

Toepassing
Transport van verwarmingswater (volgens VDI 2035), koelwater en water-glycolmengsels zonder abrasieve stoffen in verwarmings-, koudwater- en koelwatersystemen.

Uitrusting/werking
Bedrijfssituaties:
  • Δp-c voor constante verschildruk
  • Δp-v voor variabele verschildruk
  • PID-Control
  • Regelbedrijf (n=constant)

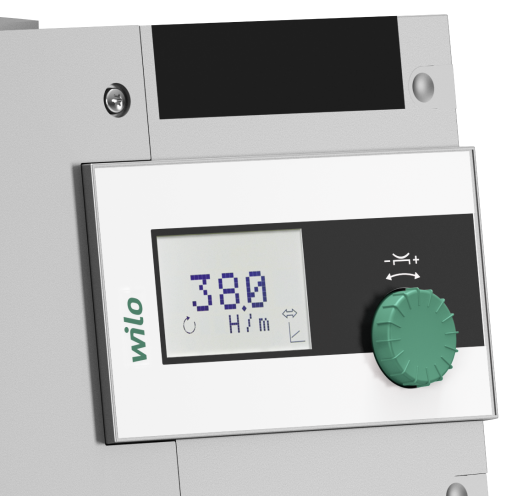

Handbedieningsniveau
Groene knop en display

Handbedieningsfuncties
  • Instelling verschildruksetpoint
  • Instelling van het toerental (handmatig regelbedrijf)
  • Instelling van de bedrijfssituatie
  • Instelling pomp AAN/UIT
  • Configuratie van alle bedrijfsparameters
  • Foutbevestiging
Externe besturingsfuncties
  • Besturingsingang "Voorrang Uit"
  • Besturingsingang "Externe pompwisseling" (enkel werkzaam bij dubbelpompbedrijf)
  • Analoge ingang 0–10 V, 0–20 mA voor regelbedrijf (DDC) en afstandsbediening gewenste waarde
  • Analoge ingang 2–10 V, 4–20 mA voor regelbedrijf (DDC) en afstandsbediening gewenste waarde
  • Analoge ingang 0–10 V voor melding van de actuele waarde van de druksensor
  • Analoge ingang 2–10 V, 0-20 mA, 4–20 mA voor melding van de actuele waarde van de druksensor
Meldings- en weergavefuncties
  • Verzamelstoringsmelding SSM
  • Verzamelbedrijfsmelding SBM
Gegevensuitwisseling
  • Infrarood-interface voor draadloze gegevensuitwisseling met IR-monitor/IR-stick
  • Aansluiting voor Wilo IF-modules (Modbus, BACnet, CAN, PLR, LON) voor verbinding met het gebouwbeheersysteem
Veiligheidsfuncties
  • Volledige motorbeveiliging met geïntegreerde uitschakelelektronica
  • Toegangsblokkering
Dubbelpompmanagement (2 x enkelpomp)
  • Hoofd-/reservebedrijf (automatische storingsomschakeling)
  • Hoofd-/reservebedrijf pompwisseling na 24 uur
  • Parallel bedrijf
  • Parallel bedrijf (rendementsgeoptimaliseerde pieklastin- en uitschakeling)
Leveringsomvang
  • Pomp
  • Inbouw- en bedieningsvoorschriften
Technische gegevens
  • Minimale efficiëntie-index (MEI) ≥ 0,7
  • Toegestaan temperatuurbereik van de vloeistof -20 °C tot +140 °C
  • Netaansluiting 3~480 V ±10 %, 50/60 Hz, 3~440 V ±10 %, 50/60 Hz, 3~400 V ±10 %, 50/60 Hz, 3~380 V -5 % +10 %, 50/60 Hz
  • Beschermingsklasse IP55
  • Nominale diameter DN 40 tot DN 100
  • Max. werkdruk 16 ba
Materialen
  • Pomphuis en lantaarnstuk EN-GJL-250
  • Waaier: PPS-GF40 of EN-GJL-200 afhankelijk van het type
  • As: 1.4122
  • Mechanische afdichting: AQEGG, andere mechanische afdichtingen op aanvraag
Tegenflenskit DN 100, PN 10
Artikelnummer: 2105587
Flange gasket DN 100 PN6/10
Artikelnummer: 2153115
IR-MONITOR (D,NL,GB,F)
Artikelnummer: 2017390
IF-Module BACnet
Artikelnummer: 2097811
IF-Module CAN
Artikelnummer: 2085044
IF-Module LON
Artikelnummer: 2022530
IF-Module Modbus
Artikelnummer: 2097809

Vervangende pomp - Conventioneel Uitwisseltabel

Productnaam IPL 100/165-2,2/4
Artikelnummer 2121194
MEI ≥ 0,4
IE 3
Bouwlengte 500 mm
Netaansluiting 3x400 V
Pomphuis draad/flens DN 100 PN10
Nominaal vermogen 4,70 A
Nominaal vermogen P2 2,2 kW
Medium temperatuur range -20 - +120 °C

Notitie

Let op: aanpassing van de leiding.

Productinformatie
IPL 100/165-2,2/4

IPL 100/165-2,2/4
Artikelnummer: 2121194
Bijzonderheden/productvoordelen
  • Hoge corrosiebescherming door cataforese-coating
  • Standaard condensaatafvoeropeningen in de motorhuizen en lantaarns
  • Uitvoering serie: motor met ongedeelde as
  • Uitvoering N: standaardmotor V1 met roestvrijstalen steekas
  • Draairichtingsonafhankelijke mechanische afdichting met gedwongen circulatie
Bouwtype
Droogloperpomp in inline-bouwtype met draad- of flensaansluiting

Toepassing
Transport van verwarmingswater (volgens VDI 2035), koelwater en water-glycolmengsels zonder abrasieve stoffen in verwarmings-, koudwater- en koelwatersystemen.

Leveringsomvang
  • Pomp
  • Inbouw- en bedieningsvoorschriften
Technische gegevens
  • Toegestaan temperatuurbereik -20 °C tot +120 °C
  • Netaansluiting 3~400 V, 50 Hz (andere op aanvraag)
  • Beschermingsklasse IP 55
  • Nominale diameter Rp 1 tot DN 100
  • Max. werkdruk 10 bar (speciale uitvoering: 16 bar)
Materialen
  • Pomphuis en lantaarn EN-GJL-250
  • Waaier: PPO-glasvezelversterkt /EN-GJL-200 (afhankelijk van het pomptype)
  • As: 1.4021
  • Mechanische afdichting: AQEGG; andere mechanische afdichtingen op aanvraag
Beschrijving/bouwtype
  • Eentraps lagedrukcentrifugaalpomp van het inline-bouwtype met
  • Mechanische afdichting
  • Flensaansluiting met drukmeetaansluiting R 1/8
  • Motor met ongedeelde as
Tegenflenskit DN 100, PN 10
Artikelnummer: 2105587
Flange gasket DN 100 PN6/10
Artikelnummer: 2153115
SWITCH BOX SK602N
Artikelnummer: 2120444
SWITCH BOX SK622N
Artikelnummer: 2120445
Difference pressure sensor 2 m
Artikelnummer: 503184295
Difference pressure sensor 10 m
Artikelnummer: 2136554
Difference pressure sensor 20 m
Artikelnummer: 2136456
Difference pressure sensor 40 m
Artikelnummer: 2136458
Difference pressure sensor 60 m
Artikelnummer: 503184696
Difference pressure sensor 100 m
Artikelnummer: 503184799
Frequentieomvormer EFC-2,2 kW 3~
Artikelnummer: 2550227
