Bestaand pomp - Circulatie

Merk Flygt, ITT, Lowara, Xylem
Productnaam AL 1102/2-128
Bouwlengte 450 mm
Netaansluiting 3x400 V
Pomphuis draad/flens DN 100 PN10

Vervangende pomp - Conventioneel Uitwisseltabel

Productnaam IL 100/200-4/4
Artikelnummer 2120784
MEI ≥ 0,4
IE 3
Bouwlengte 550 mm
Netaansluiting 3x400 V
Pomphuis draad/flens DN 100 PN16
Nominaal vermogen 8,50 A
Nominaal vermogen P2 4 kW
Medium temperatuur range -20 - +140 °C

Notitie

Let op: aanpassing van de leiding.
Vervangende pomp heeft lagere opvoerhoogte bij laag debiet. Controleer bedrijfspunt.

Productinformatie

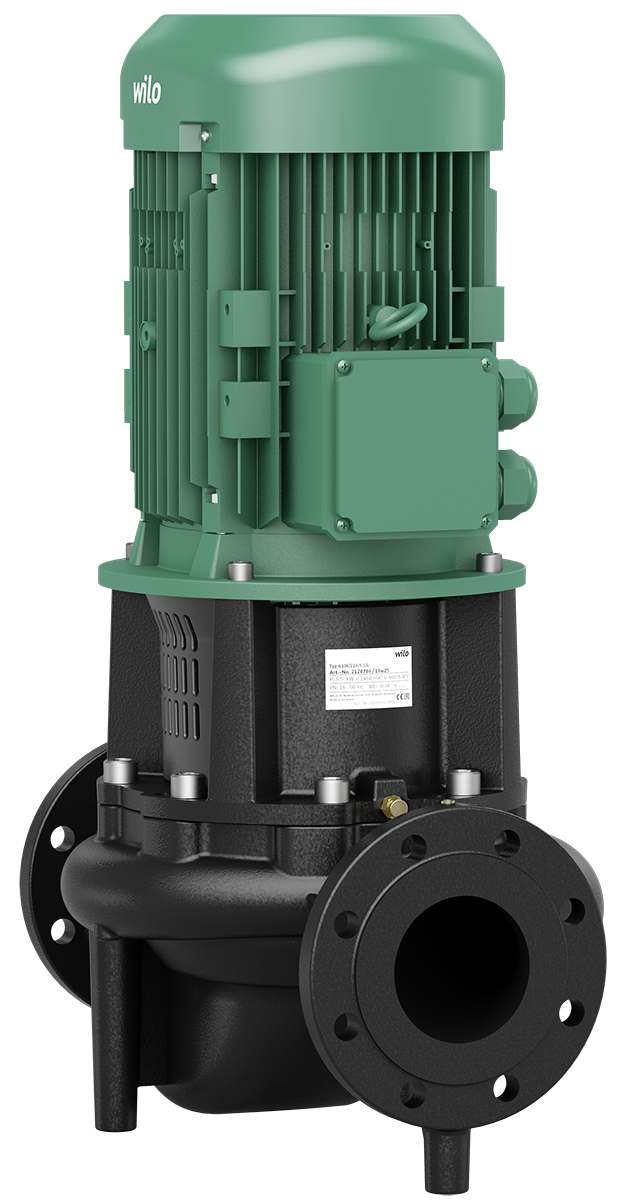

IL 100/200-4/4

IL 100/200-4/4
Artikelnummer: 2120784
Bijzonderheden/productvoordelen
  • Verminderde Life Cycle Costs door geoptimaliseerd rendement
  • Standaard condensaatafvoeropeningen in de motorhuizen
  • Flexibel inzetbaar in airconditionings- en koelinstallaties met toepassingsvoordelen door gerichte condensaatafvoer met geoptimaliseerd lantaarndesign (gepatenteerd)
  • Hoge corrosiebescherming door cataforese-coating
  • Wereldwijd hoge beschikbaarheid van normmotoren (volgens Wilo-specificaties) en standaard mechanische afdichtingen
Bouwtype
Droogloperpomp in inline-bouwtype met flensaansluiting

Toepassing
Transport van verwarmingswater (volgens VDI 2035), koelwater en water-glycolmengsels zonder abrasieve stoffen in verwarmings-, koudwater- en koelwatersystemen.

Leveringsomvang
  • Pomp
  • Inbouw- en bedieningsvoorschriften
Technische gegevens
  • Toegestaan temperatuurbereik -20 °C tot +140 °C
  • Netaansluiting 3~400 V, 50 Hz (andere op aanvraag)
  • Beschermingsklasse IP 55
  • Nominale diameter DN 32 tot DN 250
  • Max. werkdruk 16 bar (25 bar op aanvraag)
Materialen
  • Pomphuis en lantaarnstuk: Standaard: EN-GJL-250; optioneel nodulair gietijzer EN-GJS-400-18-LT
  • Waaier: Standaard: EN-GJL-200; speciale uitvoering: Brons CuSn 10
  • As: 1.4122
  • Mechanische afdichting: AQEGG, andere mechanische afdichtingen op aanvraag
Beschrijving/bouwtype
  • Ééntraps lagedrukcentrifugaalpomp van het inline-bouwtype met
  • Mechanische afdichting
  • Flensaansluiting met drukmeetaansluiting R 1/8
  • Lantaarn
  • Koppeling
  • IEC-normmotor
Tegenflenskit DN 100, PN 10
Artikelnummer: 2105587
Flange gasket DN 100 PN6/10
Artikelnummer: 2153115

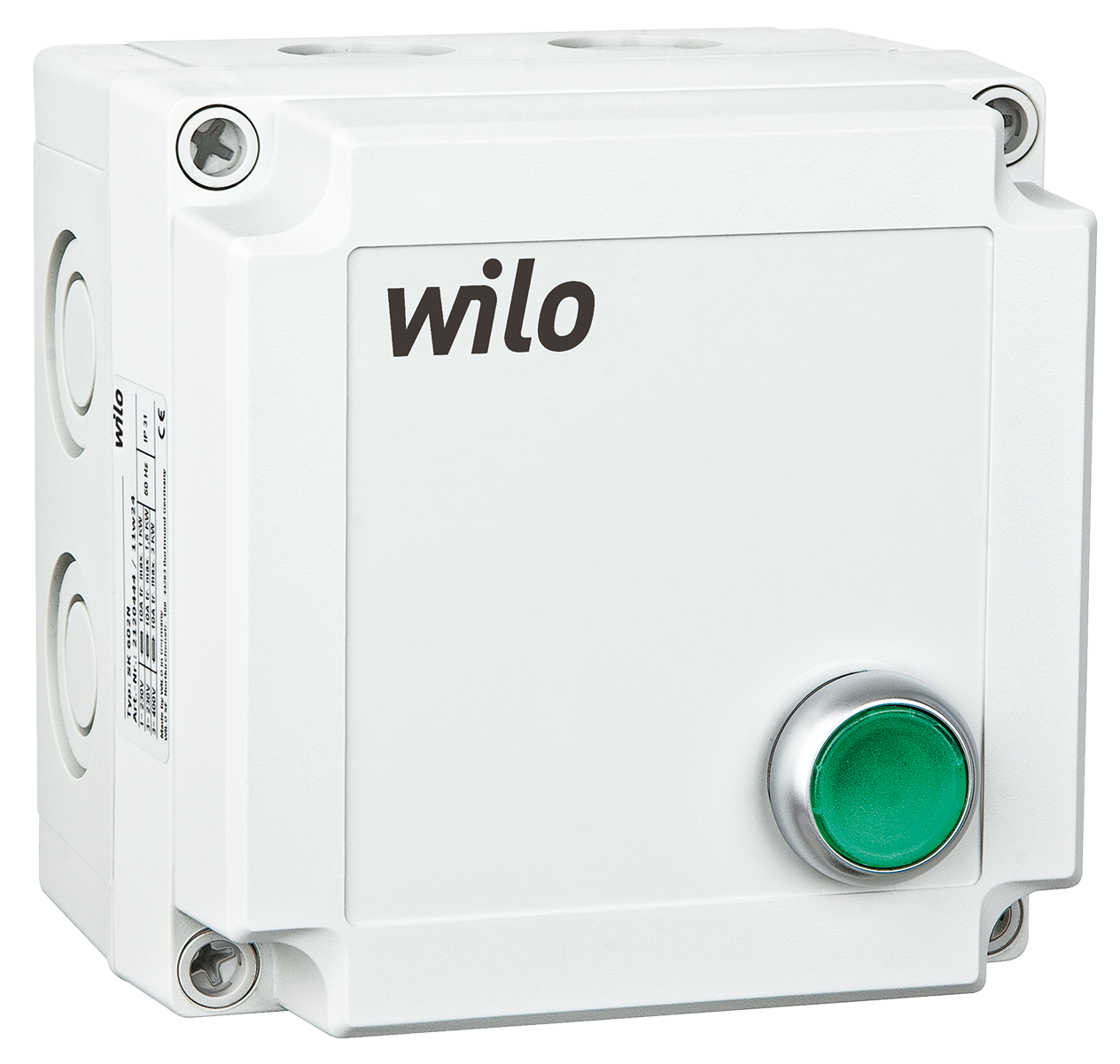

SWITCH BOX SK602N
Artikelnummer: 2120444

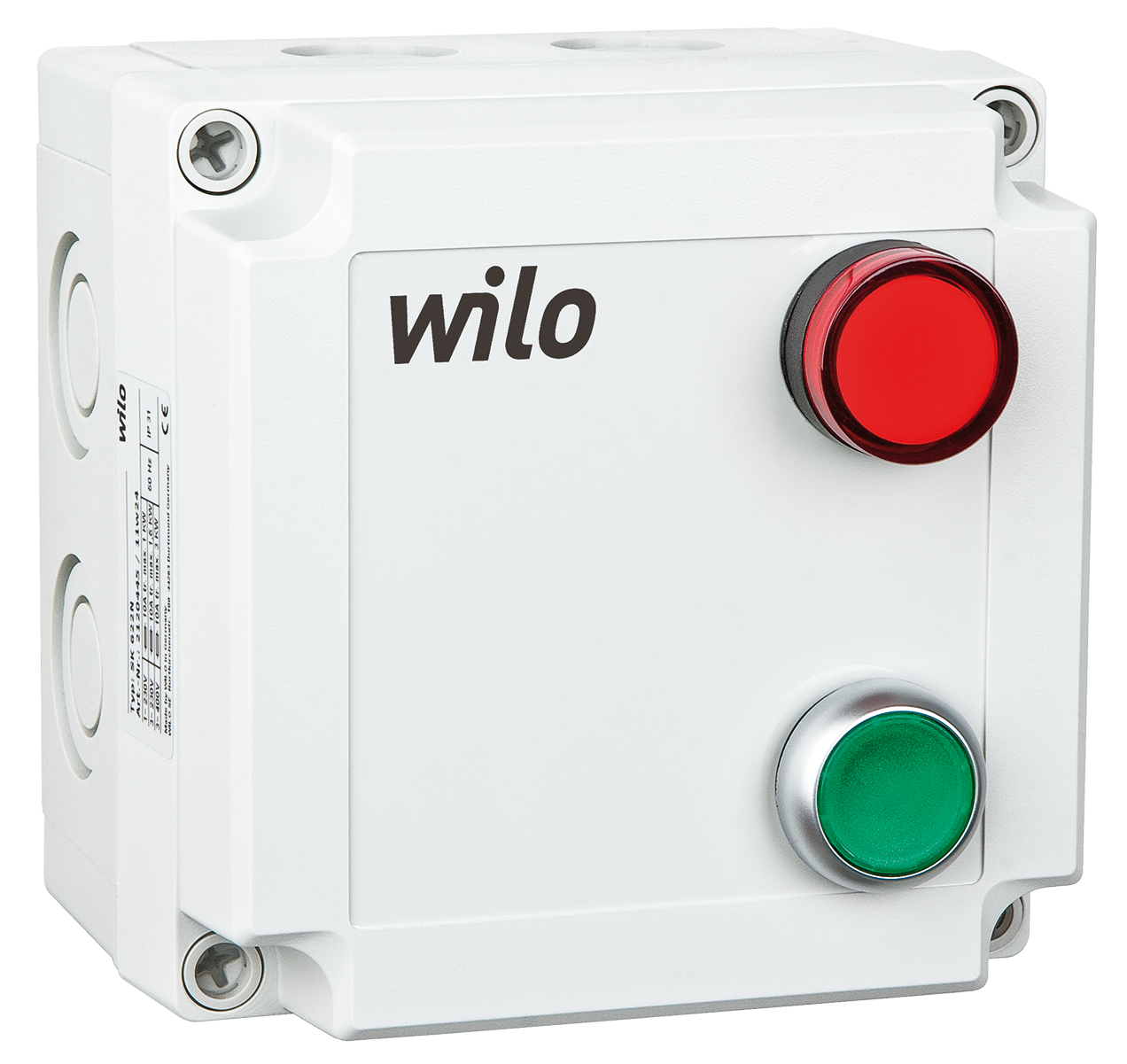

SWITCH BOX SK622N
Artikelnummer: 2120445
Difference pressure sensor 2 m
Artikelnummer: 503184295
Difference pressure sensor 10 m
Artikelnummer: 2136554
Difference pressure sensor 20 m
Artikelnummer: 2136456
Difference pressure sensor 40 m
Artikelnummer: 2136458
Difference pressure sensor 60 m
Artikelnummer: 503184696
Difference pressure sensor 100 m
Artikelnummer: 503184799
Frequentieomvormer EFC 4,0 kW 3~
Artikelnummer: 2551152
