Bestaand pomp - Vuil- en afvalwater

Merk Flygt, ITT, Lowara, Xylem
Productnaam DXGM 25-15
Netaansluiting 1x230 V
Pomphuis draad/flens G 25
Nominaal vermogen P2 1,5 kW

Vervangende pomp Uitwisseltabel

Productnaam Rexa CUT GI03.31 1~
Artikelnummer 6081536
Netaansluiting 1x230 V
Pomphuis draad/flens DN 32/40 (G 32 inv.)
Nominaal vermogen 9,3 A
Nominaal vermogen P2 1,5 kW
Medium temperatuur range +3 - +40 °C

Notitie

Mogelijke aanpassing van installatie, vervangende pomp heeft afwijkende verbindingsdiameter.
Vervangende pomp heeft geen ingebouwde vlotterschakelaar.

Productinformatie

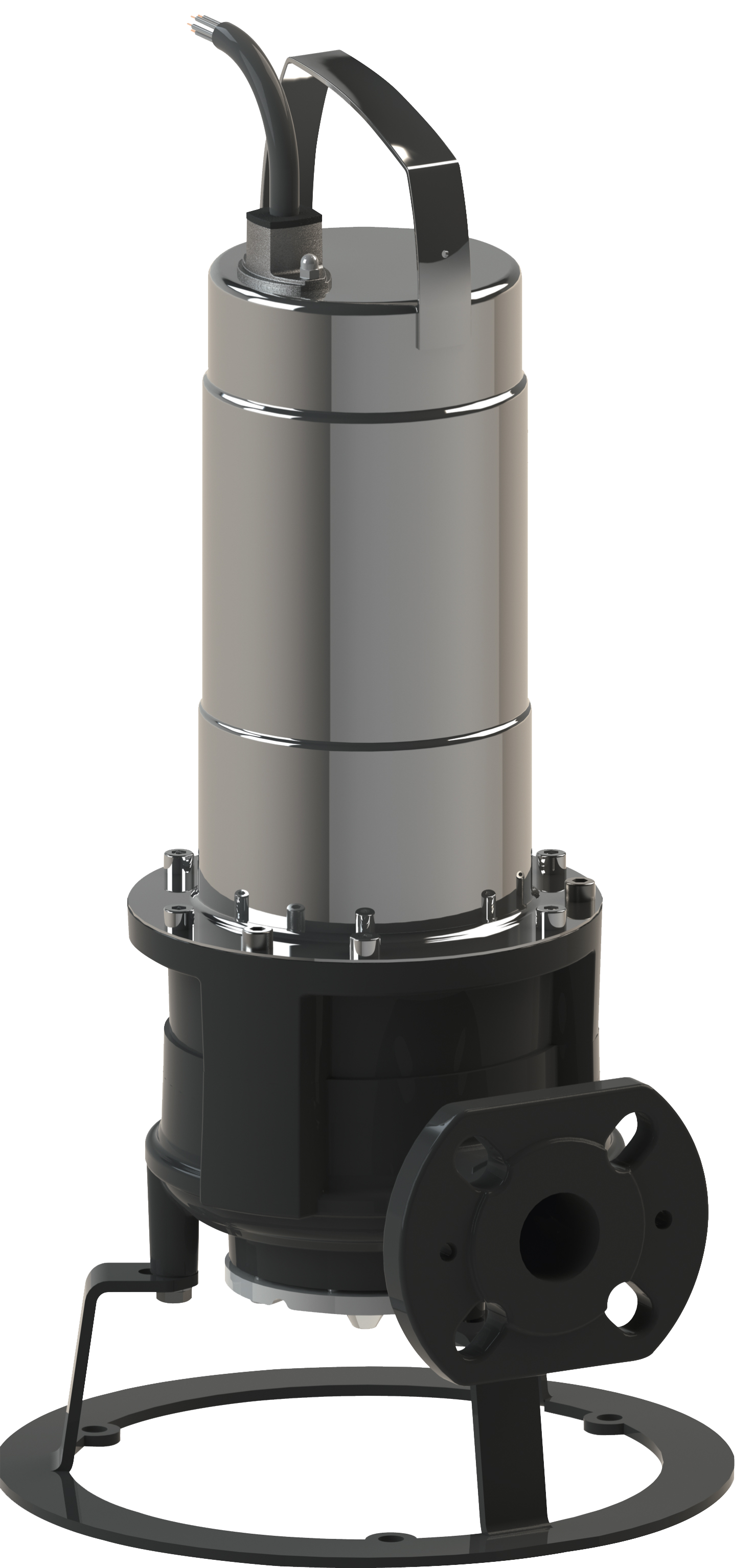

Rexa CUT GI03.31 1~

Rexa CUT GI03.31 1~
Artikelnummer: 6081536
Bijzonderheden/productvoordelen
  • Bijzonder betrouwbaar dankzij ATEX-certificering en langswaterdichte kabelinvoer (CUT GE …)
  • Hoge bedrijfsveiligheid door sferisch gebouwde snij-inrichting met trekkende snede
  • Duurzaam dankzij hoogwaardige motorafdichting met twee onafhankelijke mechanische afdichtingen en optionele staafelektrode voor de bewaking van de afdichtingsruimte
Bouwtype
Afvalwaterdompelpomp met snij-inrichting voor het intermitterend bedrijf en continu bedrijf voor de stationaire en transportabele natte opstelling.

Toepassing
Transport van
  • Afvalwater met fecaliën conform (DIN) EN 12050-1
  • Vuilwater
Uitrusting/werking
  • Snij-inrichting met intern of extern mes en trekkende snede
  • Wikkelingstemperatuurbewaking met bimetaalsensor
  • ATEX-certificering (bij motoruitvoering "P")
  • Optionele externe staafelektrode voor de bewaking van de afdichtingsruimte
Leveringsomvang
  • Pomp
  • 10 m aansluitkabel met stekker (wisselstroomuitvoering) of vrij kabeleinde (draaistroomuitvoering)
  • Inbouw- en bedieningsvoorschriften
Technische gegevens
  • Netaansluiting: 1~230 V, 50 Hz of 3~400 V, 50 Hz
  • Bedrijfssituatie ondergedompeld: S1
  • Bedrijfssituatie niet-ondergedompeld, CUT GI: S2-15 min; S3 10%
  • Bedrijfssituatie niet-ondergedompeld, CUT GE: S2-30 min; S3 25%
  • Beschermingsklasse: IP68
  • Isolatieklasse: F (CUT GE: optioneel H)
  • Mediumtemperatuur: 3 … 40 °C, max. 60 °C gedurende 3 min
  • Max. dompeldiepte: 20 m
  • Kabellengte: 10 m
Materialen
  • Motorhuis: 1.4301 (motoruitvoering "S") resp. EN-GJL-250 (motoruitvoering "P")
  • Hydraulisch huis: EN-GJL-250
  • Waaier: EN-GJL 250
  • Aseinde: Roestvrij staal 1.4021
  • Snij-inrichting: intern mes = 1.4528; extern mes = Abrasit/1.4034
  • Afdichting aan pompzijde: SiC/SiC
  • Afdichting aan motorzijde: C/MgSiO4
  • Statische afdichtingen NBR
Beschrijving/bouwtype
  • Afvalwaterdompelpomp met interne en externe snij-inrichting als overstroombaar blokaggregaat voor de stationaire en transportabele natte opstelling in intermitterend en continu bedrijf.
Hydraulica

De afvoer aan de perszijde is als horizontale flensverbinding met de gecombineerde aansluiting DIN 32/40 uitgevoerd. De maximaal mogelijke droge stof bedraagt 8 % (afhankelijk van de hydraulica). Er worden éénkanaal- en meerkanaalwaaiers ingezet.

Motor

Als motoren worden oppervlaktegekoelde motoren in wisselstroom- en draaistroomuitvoering voor de directe start ingezet. De warmte wordt via het motorhuis rechtstreeks afgegeven aan de vloeistof eromheen. De motoren kunnen ondergedompeld worden gebruikt in continu bedrijf (S1) en niet-ondergedompeld in kortstondig bedrijf (S2) of intermitterend bedrijf (S3).

De motoren zijn uitgerust met een thermische wikkelingsbewaking. Deze beschermt de motorwikkeling tegen oververhitting. Standaard worden hiervoor bimetaalsensoren gebruikt. Motoren in de P-uitvoering zijn extra uitgerust met een motorruimtebewaking. De vochtelektrode meldt dat er water in de motorruimte komt.

Bovendien kunnen de motoren met een externe staafelektrode worden uitgerust voor de bewaking van de afdichtingsruimte. Deze meldt wanneer er water in de afdichtingskamer komt door de afdichting aan de pompzijde.

De aansluitkabel heeft standaard een lengte van 10 m en is in de wisselstroomuitvoering voorzien van een stekker. De draaistroomuitvoering heeft standaard vrije kabeleinden en is bij motoren in de P-uitvoering langswaterdicht ingegoten.

Afdichting

Tussen motor en hydraulisch systeem bevindt zich een afdichtingskamer. Deze is met medische witte olie gevuld en beschermt de motor tegen binnendringend medium door de afdichting aan pompzijde. De afdichting aan pomp- en motorzijde gebeurt door twee onafhankelijk van elkaar draaiende mechanische afdichtingen.
Aanslagketting montageset PCS-CE, roestvrij staal, 400 kg, 5 m
Artikelnummer: 6063136
Inhanginrichting DN 40/50
Artikelnummer: 2057179

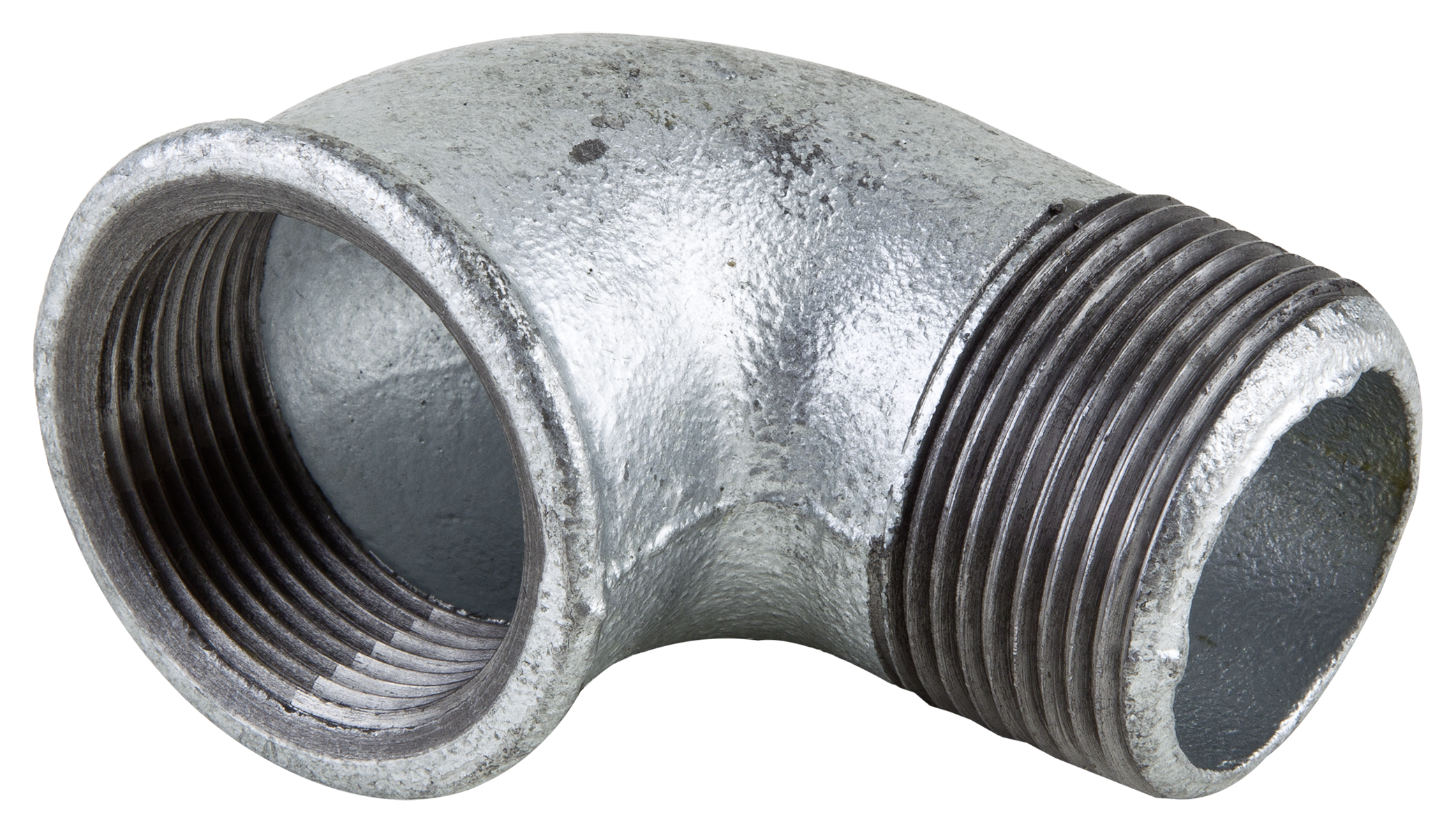

90°-bocht DN 40/G 1½
Artikelnummer: 2057401
90°-bocht G 1¼
Artikelnummer: 2057400
Terugslagklep Rp 1½
Artikelnummer: 4027330
Terugslagklep DN 50
Artikelnummer: 2017166

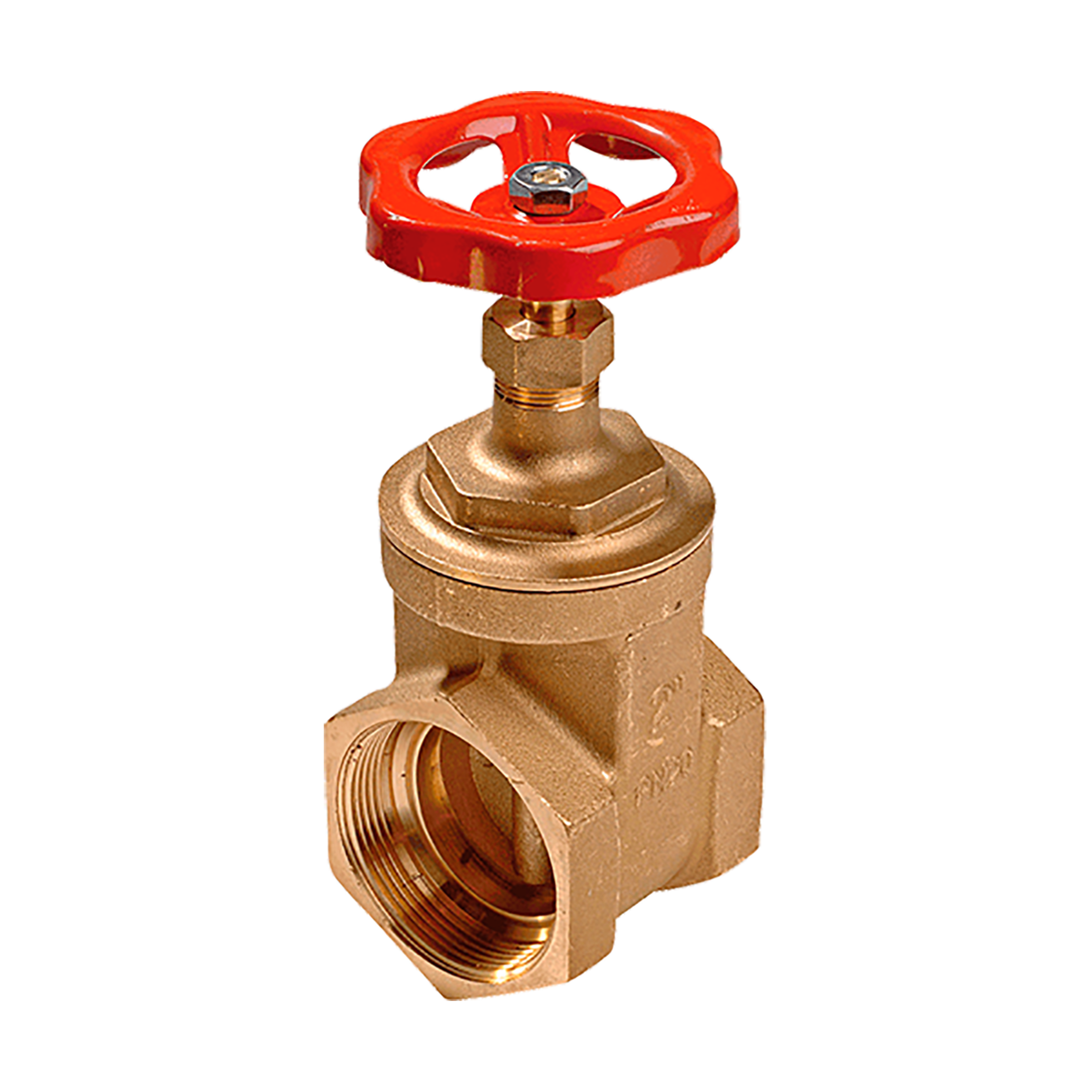

GATE VALVE R1 1/2"PN16 RED BRASS;
Artikelnummer: 2525301
Afsluiter DN 50, EN-GJL-250
Artikelnummer: 2017160
Vloersteunvoet DN 40
Artikelnummer: 6069669
Wilo-Control MS-Lift 1x4
Artikelnummer: 2539741
Wilo-Control MS-Lift 2x4
Artikelnummer: 2539745
Wilo-Control EC-Lift 1x12
Artikelnummer: 2543210
Wilo-Control EC-Lift 2x12
Artikelnummer: 2543220
DRAIN ALARM
Artikelnummer: 2545133
LEVEL SENSOR 0-1MWS, 10M CABLE
Artikelnummer: 2519924
LEVEL SENSOR 0-2,5mWS, 10m CABLE
Artikelnummer: 2519921
FLOAT SWITCH WA 65 (PSN-O) 5M
Artikelnummer: 503211390
FLOAT SWITCH WA 65 (PSN-O) 10M +VP
Artikelnummer: 503211893
FLOAT SWITCH MS 1
Artikelnummer: 2004593
Weight for float switch (WA 65)
Artikelnummer: 2835532
Float switch WA KR1 S
Artikelnummer: 6082807
